三相(xiang)相(xiang)位線性SCR (RP3型)



電(dian)氣(qi)特(te)性   環境溫度： 0~55°C 相對溼度： 0~90% 耐壓絕緣： 2500Vac/1 Min. 絕緣阻抗： 500M?以上 輸入訊號： 4-20mA、0-20mA 0-5V、0-10V、1-5V

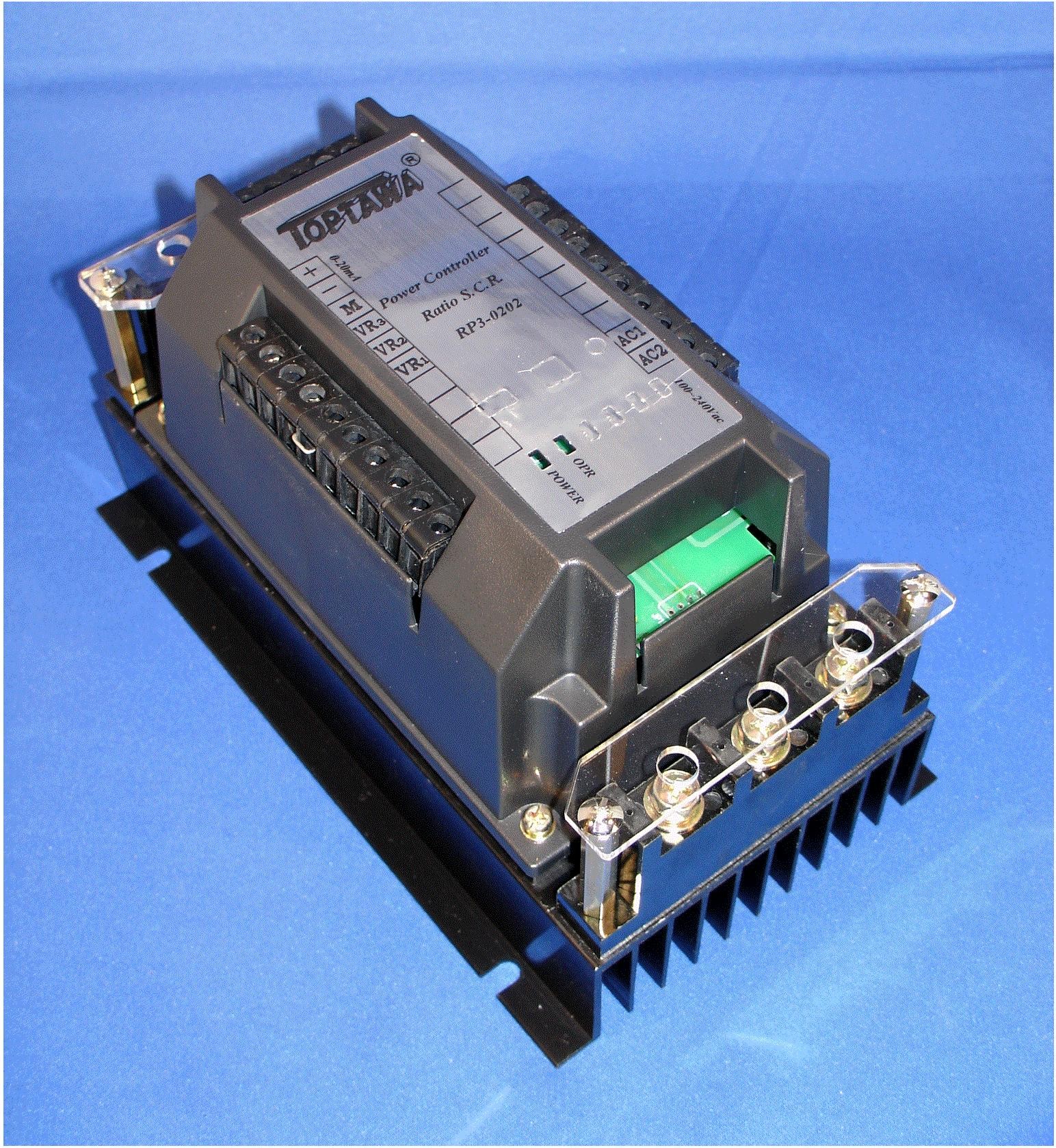

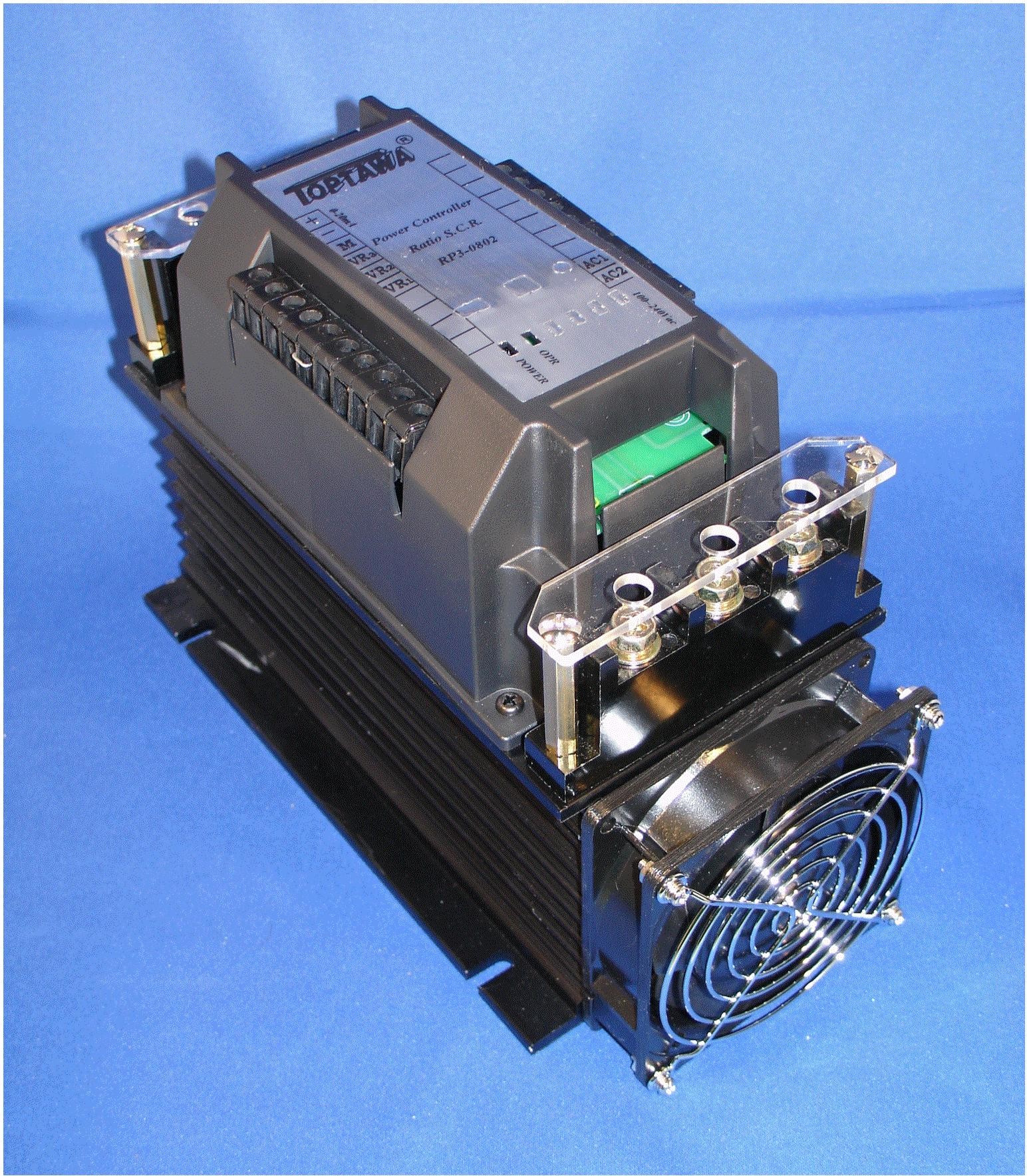

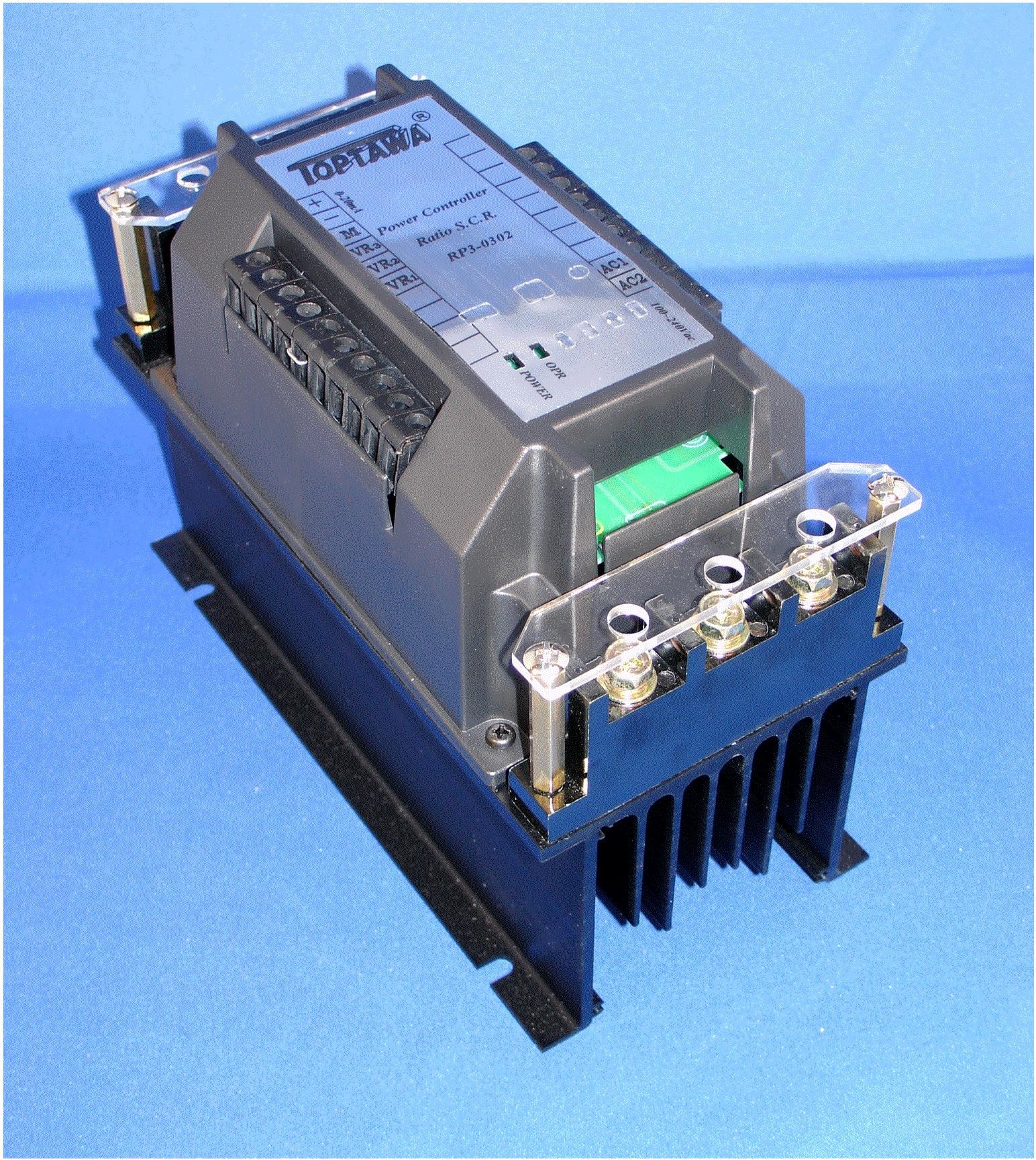

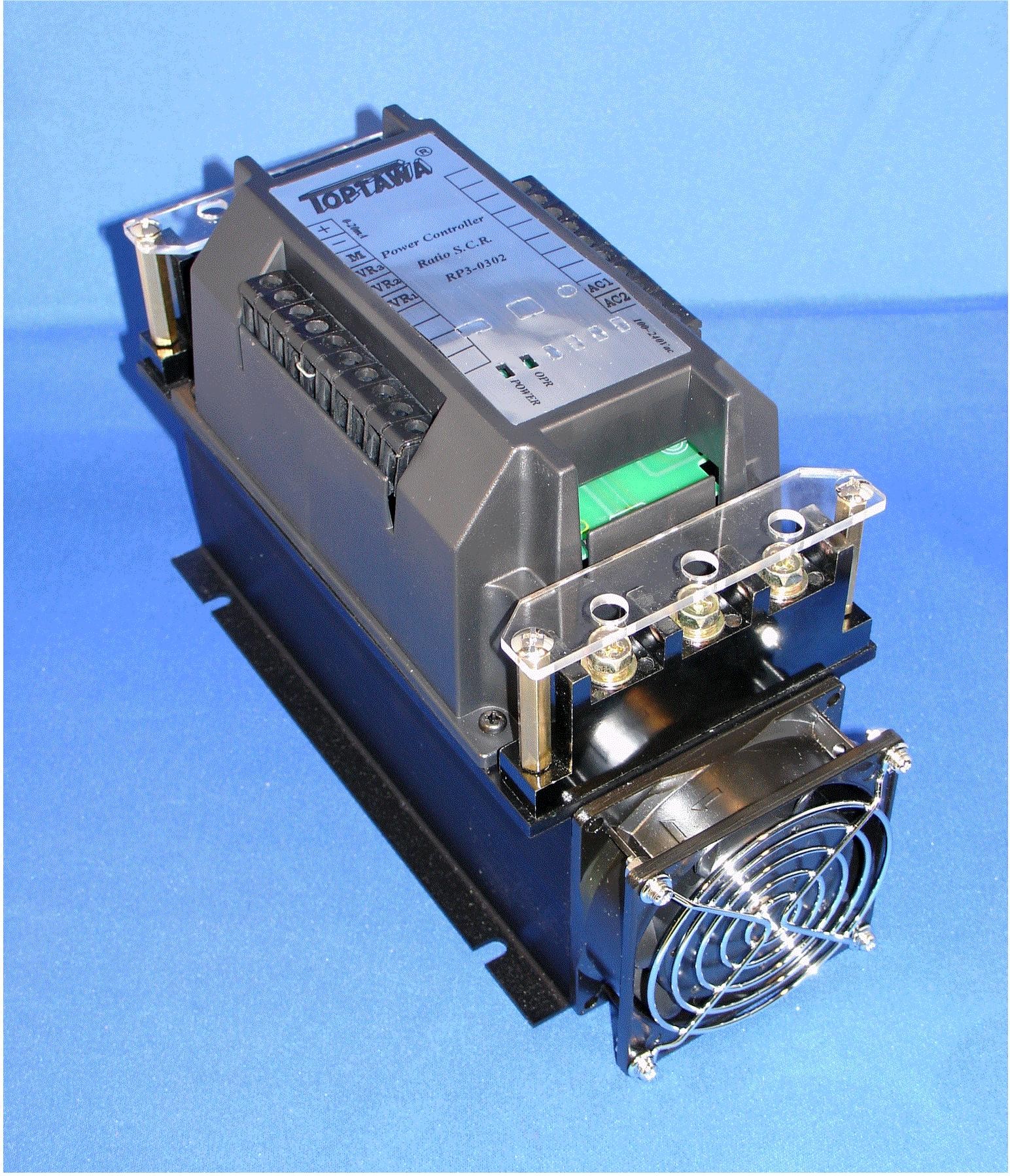

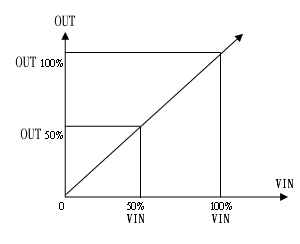

產(chan)品特性(Product Characteristic)   圖號 圖號一 圖號二 圖號三 圖號四 參考圖 尺寸 212x125x115 mm 212x110x155 mm 247x110x155 mm 252x126x170 mm 淨重 1320g 1720g 2720g 3520g 輸入和輸出為線性輸出，控制應用簡便。 具有定電壓or定電流之功能，不受電源or負載變動之影響，誤差於1%以內。 控制精度高、誤差比例小。 電感、電阻負載均適用。 具有自動調節之功能，電源頻率50/60Hz均適用。 於部份場合可取代變頻器。 應用範圍： 　風機轉速控制 　轉矩馬達轉速控制 　電感性負載 　IR加熱器 　真空設備 　一般性電熱應用場合 　百分比輸出設定 　馬達緩啟動 　定電壓加熱控制 　定電流加熱控制 訂購資訊： 品名：RP3 A BBB C D 例如：RP3 1 010 1 A  　　　(輸入訊號：4-20mA、電流值：10A、入力電壓：110Vac、定電流模式)   A→ 輸入訊號   1　4-20mA   2　0-20mA   3　0-5V   4　0-10V   5　1-5V B→ 電流值   010　10A   020　20A   050　50A C→ 電壓值   1　110V   2　220V   3　380V   4　440V   5　480V D→ 模式   A　定電流   V　定電壓   輸入訊號(4-20mA、0-20mA、0-5V、0-10V、1-5V)

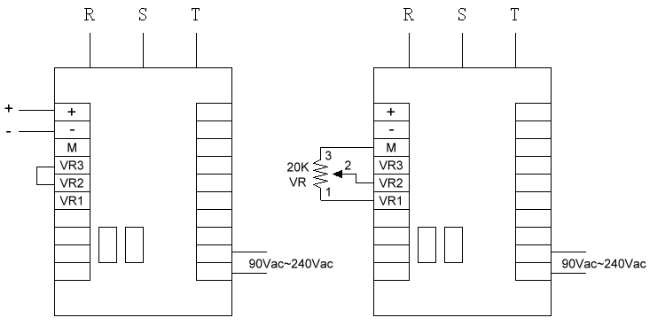

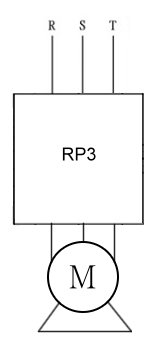

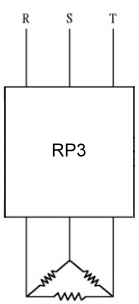

產品規格       電流值 A(av) I2t(A2s) 參考圖 20A 20A 310 一 30A 30A 770 二 50A 50A 1600 三 80A 80A 3800 四 控制線接法： <一>自動模式 <二>手動模式 入力線接法： <一>電阻負載 <二>馬達負載
