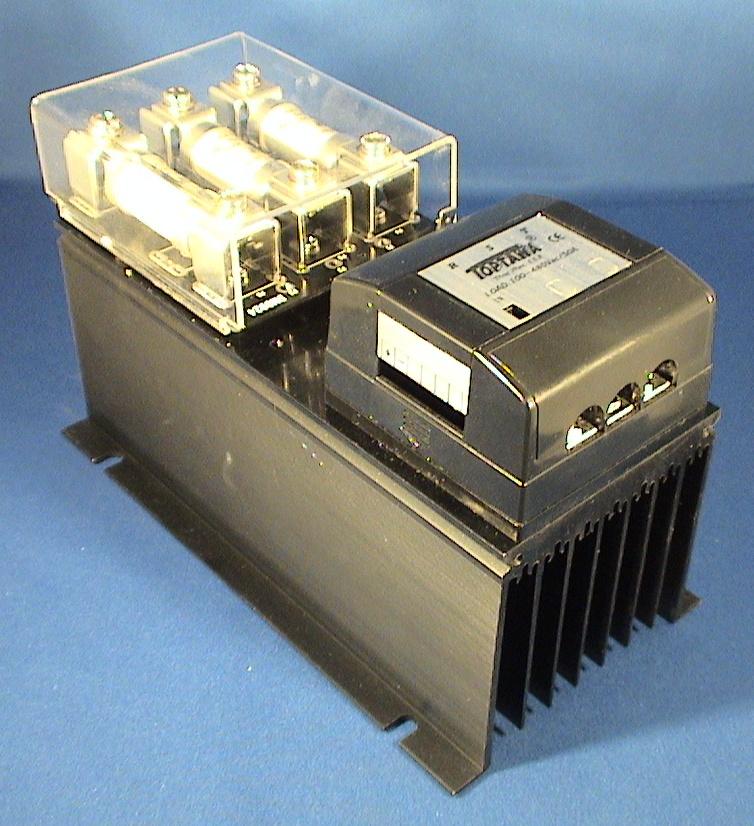

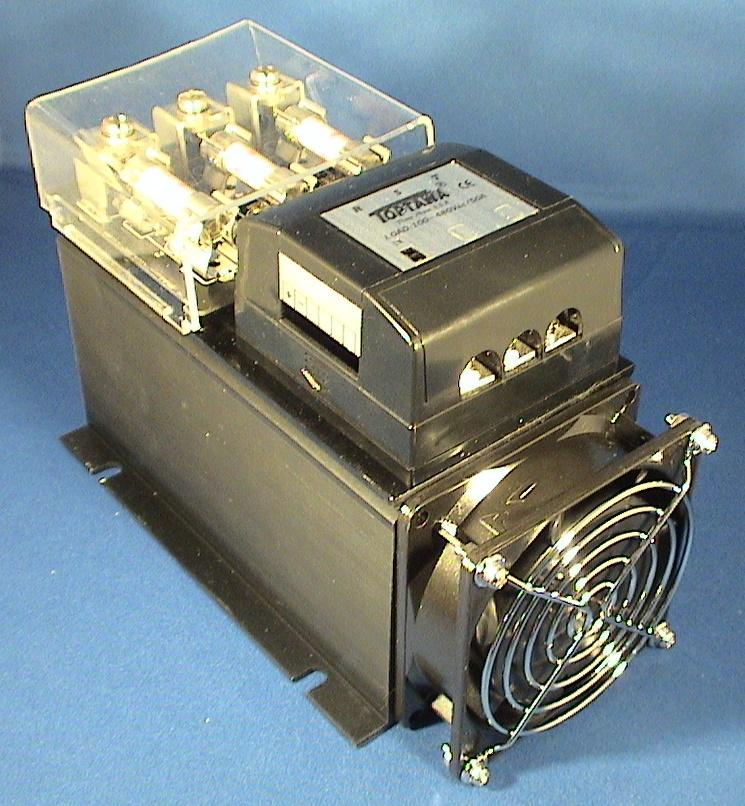

三相固態電力調整器 （加熱器型）

       型號規格

          加熱器型

                SRS2015L，SRS2025L，SRS2030L，SRS2040L，SRS2050L，SRS2065L等(三相二極50V-260V)
                SRS2015H，SRS2025H，SRS2030H，SRS2040H，SRS2050H，SRS2065H等(三相二極50V-440V)



電氣特性   環境溫度： 0~55°C 相對濕度： 0~90% 耐壓絕緣： 2500Vac/1 Min. 絕緣阻抗： 500M?以上 輸入訊號： 5-32V、7-32V、9-32V、11-32V

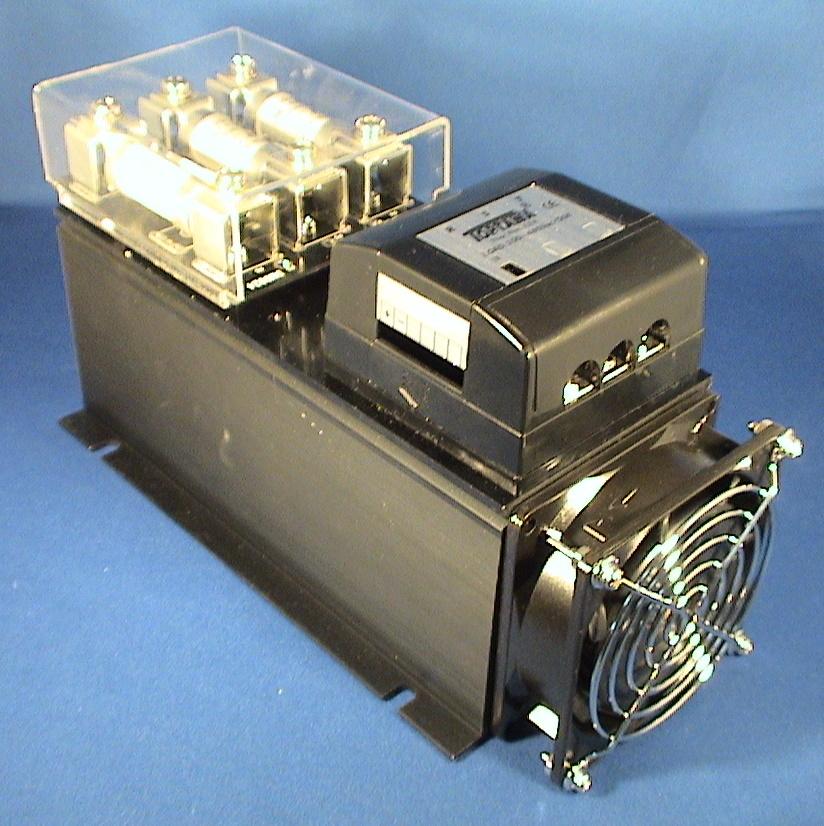

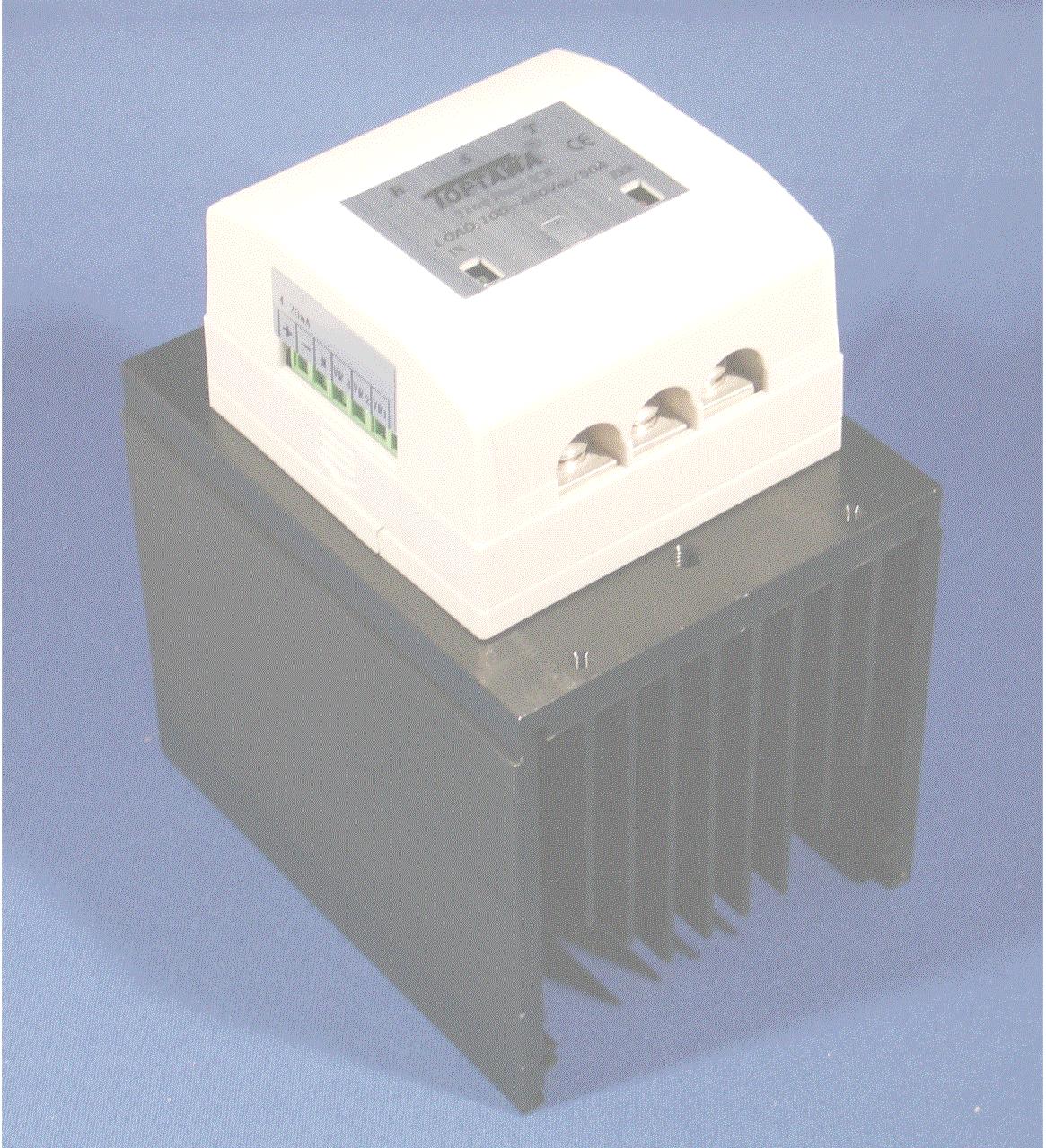

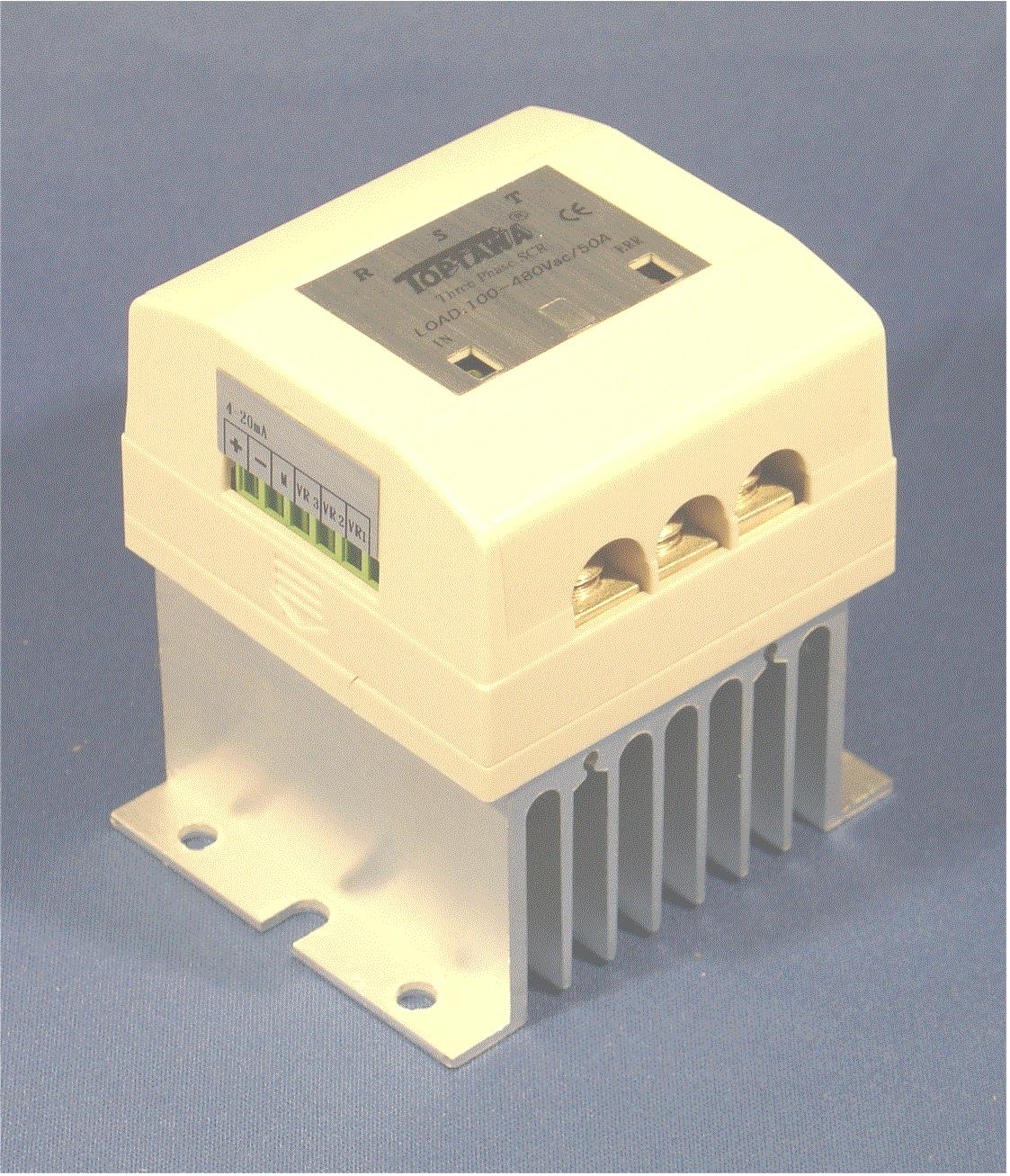

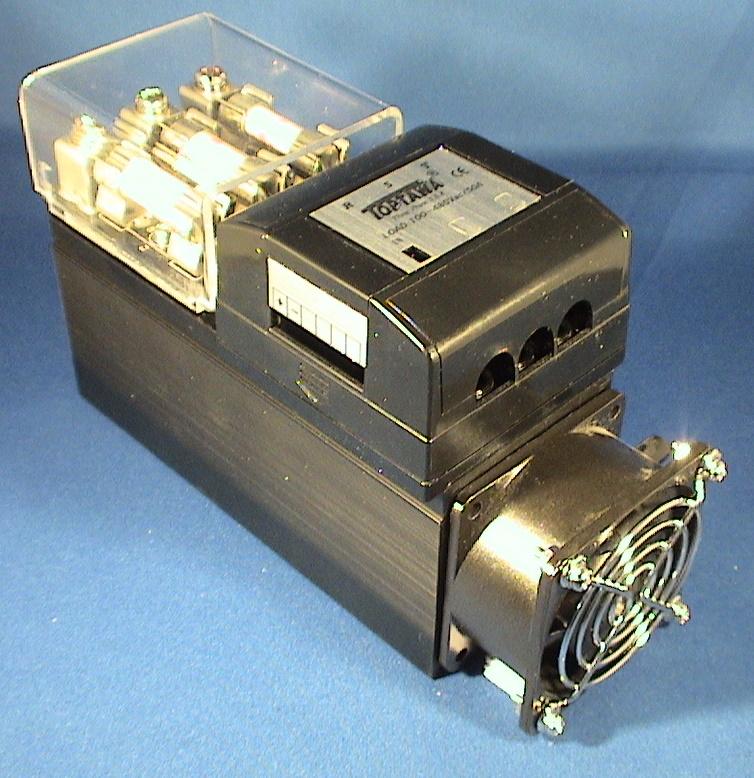

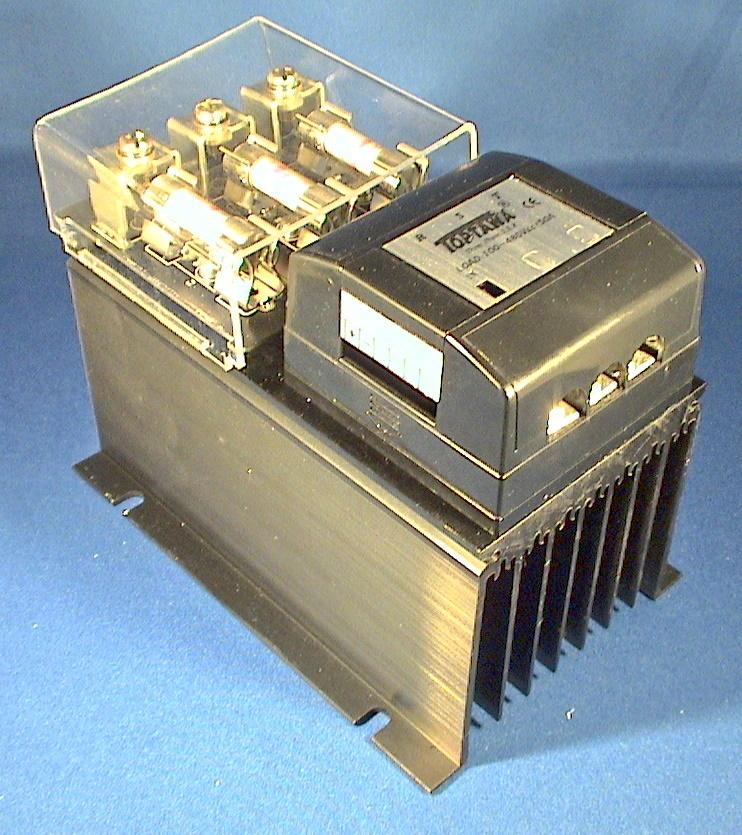

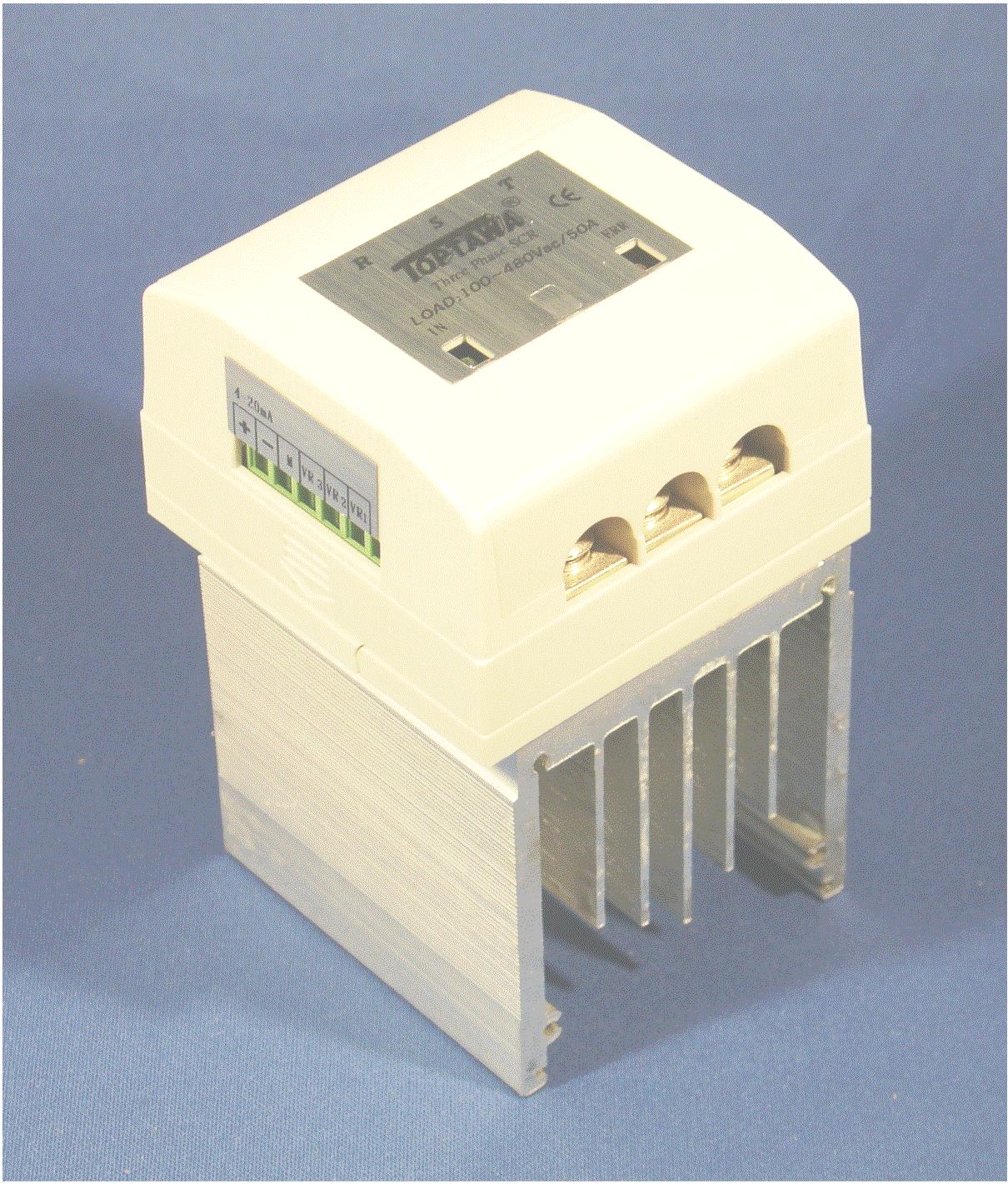

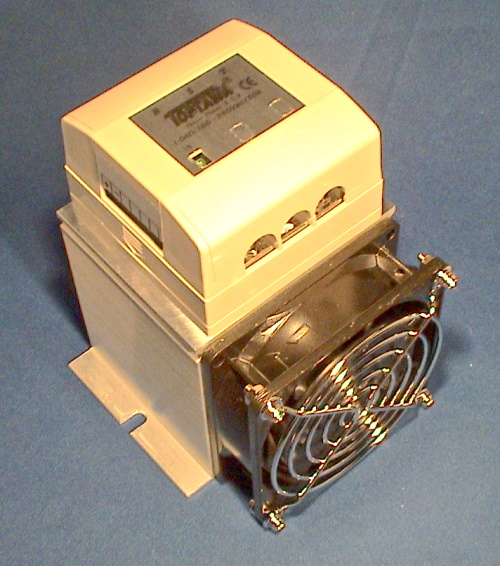

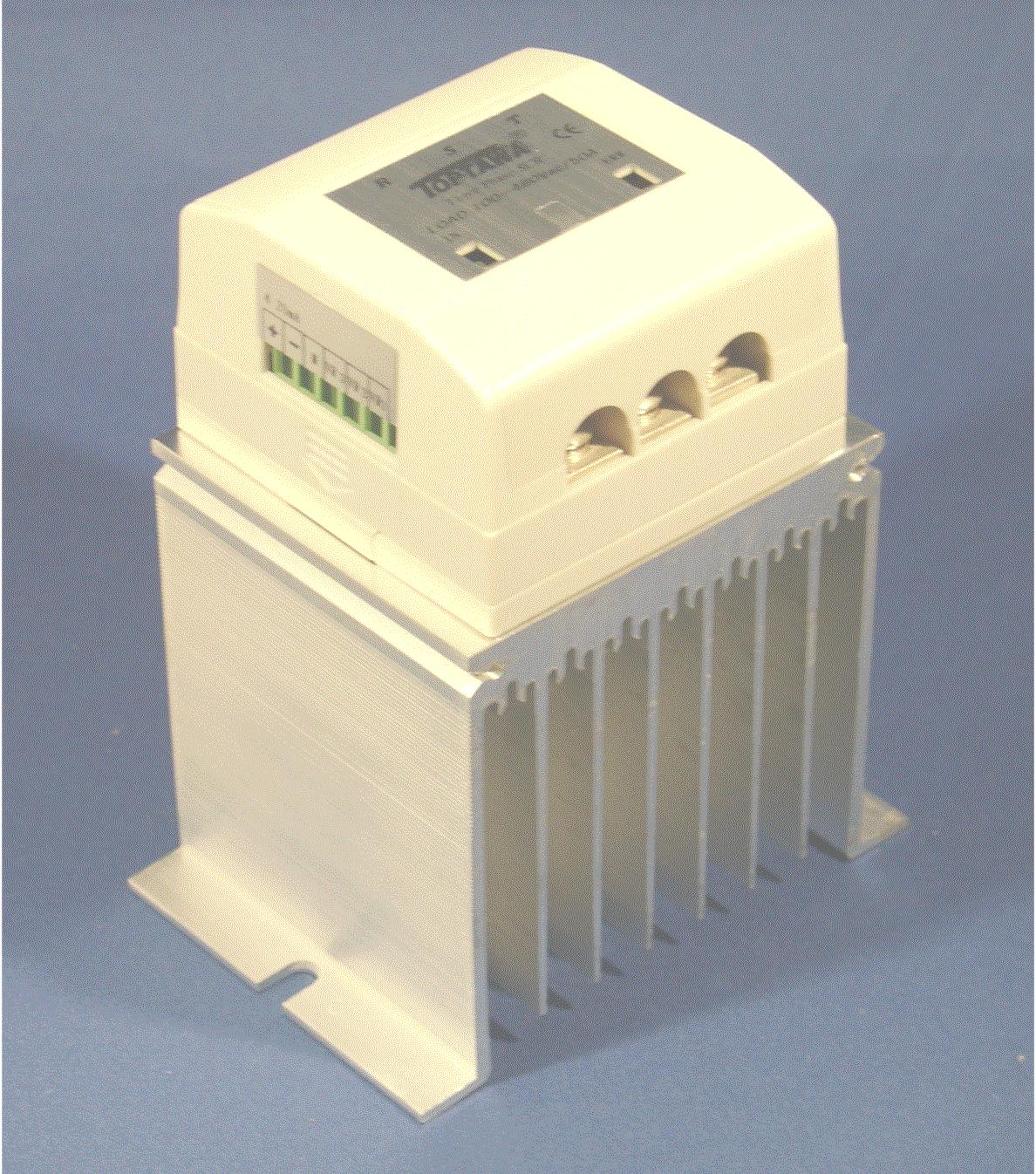

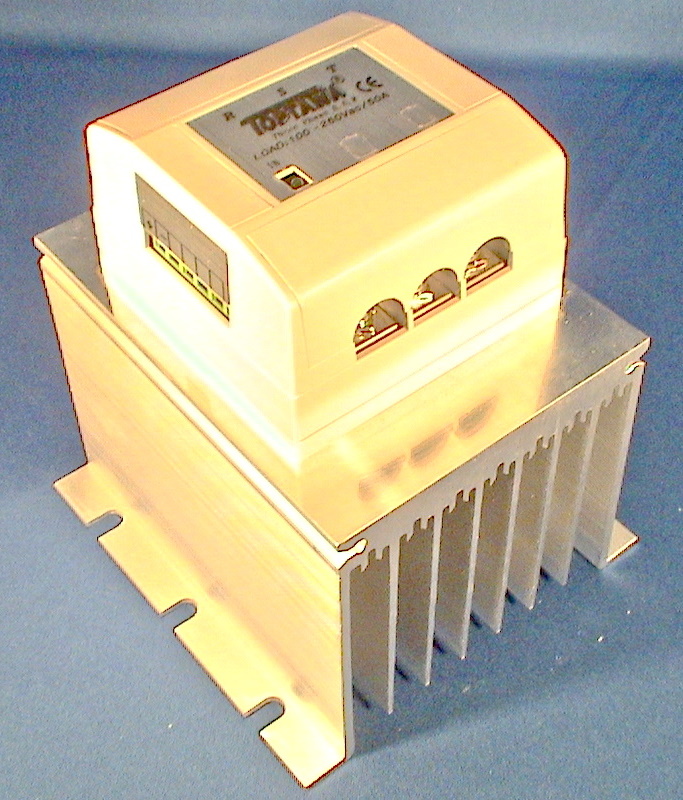

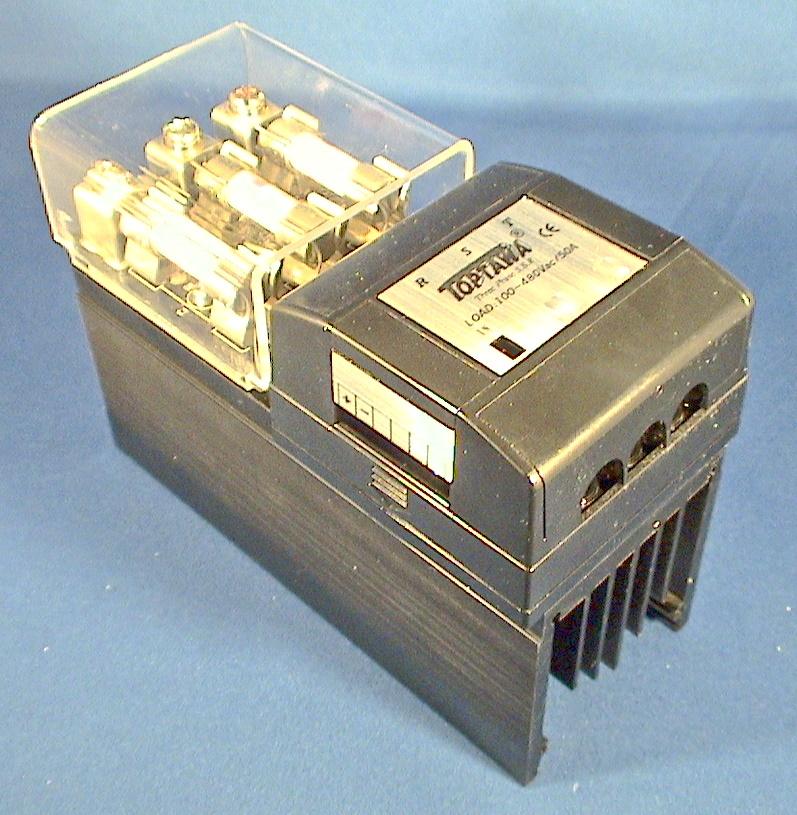

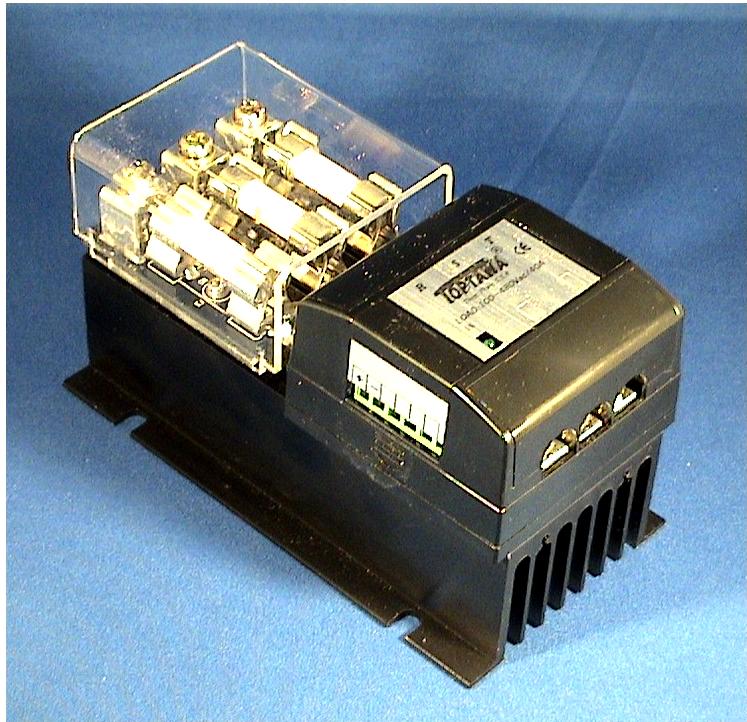

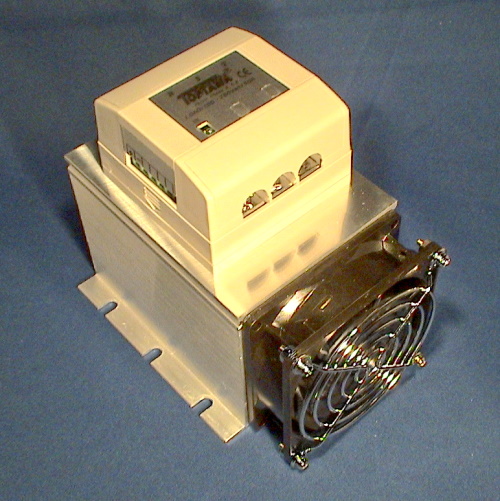

產品特性(Product Characteristic)     圖號 圖號A 圖號B 圖號C 圖號D 參考圖 尺寸 70x72x85 mm 72x105x125 mm 97x70x108 mm 110x72x125 mm 淨重 410g 590g 460g 700g   圖號 圖號E 圖號F 圖號G 圖號H 參考圖 尺寸 135x85x130 mm 112x105x125 mm 145x72x125 mm 175x85x130 mm 淨重 780g 890g 1000g 1080g   圖號 圖號I 圖號J 圖號K 圖號L 參考圖 尺寸 152x80x85 mm 187x70x110 mm 160x105x125 mm 200x105x125 mm 淨重 670g 880g 1170g 1500g   圖號 圖號M 圖號N 圖號O 圖號P 參考圖   尺寸 207x70x110 mm 200x105x125 mm 240x105x125 mm   淨重 1040g 1470g 1800g   1.本產品結構符合CE規定。 2.體積小、防塵、採模組化設計，故維修容易。 3.無火花、壽命長、符合環保需求。 4.本產品維修容易，故可重覆使用，不易造成萬年垃圾，破壞環境。 5.可節省使用單相SSR配裝三相SSR之箱體及人工成本。 6.可外接溫度開關(90℃±5℃)，停止SSR輸出，且可提供ALARM輸出。(選項) 7.中華民國專利(新型第M253895號)，仿冒必究。 8.可提供三相欠相功能，且可提供ALARM輸出(選項)   輸入訊號 三相兩極L 5-32V 三相兩極H 7-32V 三相三極L 9-32V 三相三極H 11-32V 訂購資訊： 品名：SRS A BBB C - D E F 例如：SRS 2 015 H - S A (三相兩極、15A、100~480Vdc、SCR晶片、圖A、無過熱功能) A→ 極   2　3Φ2P   3　3Φ3P BBB→ 電流值   015　15A   025　25A   030　30A   040　40A   050　50A   060　60A   070　70A C→ 高、低壓   L　(100~260Vac)   H　(100~480Vac) D→ 晶片   S　SCR   T　TRIAC E→ 外型尺寸   A　圖A   B　圖B F→ 特殊規格   1　過熱(OH)；2   欠相；3   過熱(OH)+欠相

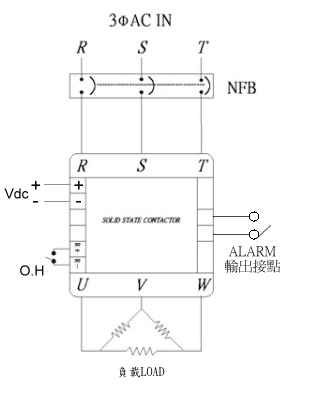

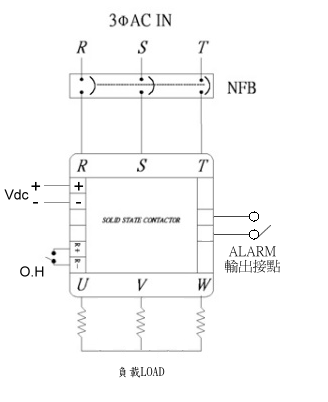

產品規格         電流 / 模組 A(r.m.s) I2t(A2s) 參考圖 015-T 15A 220   025-T 25A 440   030-T 30A 770   040-T 40A 1100   015-S 15A 220   025-S 25A 440   030-S 30A 770   040-S 40A 1100   050-S 50A 1700   060-S 60A 2700   配線方式：
