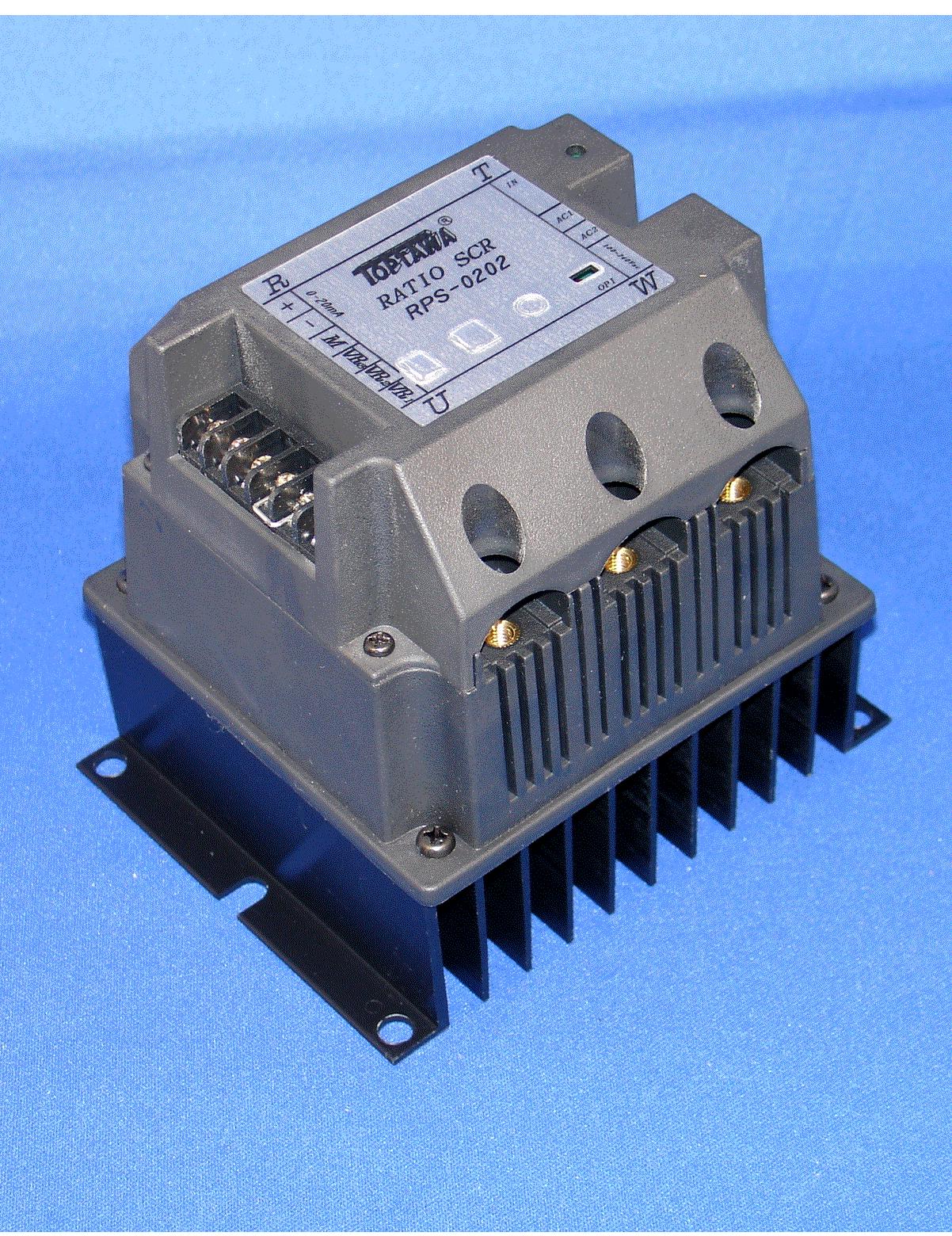

單(dan)相相位線性SCR (RPS型)



電(dian)氣特性   環境溫度： 0~55°C 相對濕度： 0~90% 耐壓絕緣： 2500Vac/1 Min. 絕緣阻抗： 500M?以上 輔助電壓： 100Vac~240Vac 輸入訊號(VIN)： 0-20mA、4-20mA 1-5V、0-10V、0-5V

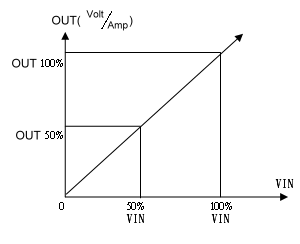

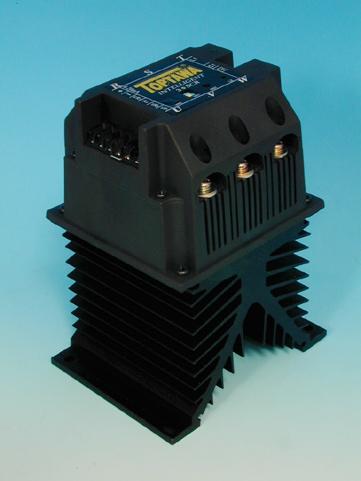

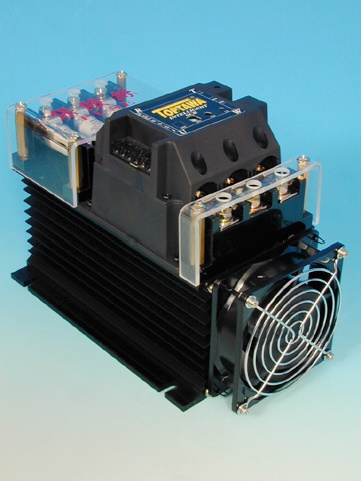

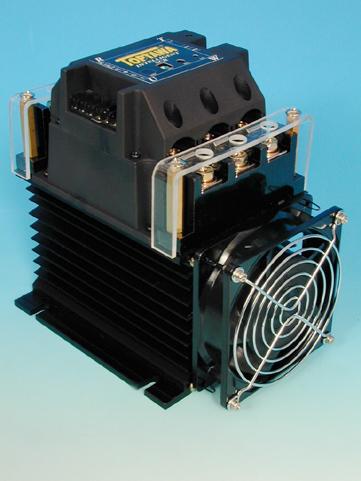

產(chan)品特性(Product Characteristic)     圖號 圖號A 圖號B 圖號C 圖號D 參考圖 尺寸 98.5x126x115 mm 98.5x110x155 mm 98.5x126x170 mm 140x126x170 mm 淨重 875g 1350g 1675g 2255g   圖號 圖號E 圖號F 圖號G 圖號H 參考圖 尺寸 200x140x200 mm 130x110x155 mm 130x126x170 mm 175x126x170 mm 淨重 4240g 1650g 2000g 2575g   圖號 圖號I 圖號J 圖號K 圖號L 參考圖 尺寸 240x140x200 mm 200x126x115 mm 200x110x155 mm 200x126x170 mm 淨重 4800g 1575g 1880g 2875g   圖號 圖號M 圖號N 圖號O   參考圖   尺寸 240x110x155 mm 240x126x170 mm 330x140x200 mm   淨重 2200g 3435g 6775g   輸入和輸出為線性輸出，控制應用簡便。 具有(you)定電壓or定電流之功(gong)能，不受電源or負載(zai)變動之影響，誤差(cha)於1%以內。 控制精度高、誤差比例小。 電感、電阻負載均適用。  具有(you)自(zi)動調節(jie)之功(gong)能，電源頻(pin)率50/60Hz均適用。 於部份場合可取代變頻器。 應用範圍： 　風機轉速控制 　轉矩馬達轉速控制 　電感性負載 　IR加(jia)熱(re)器 　真空設備(bei) 　一般(ban)性電熱應(ying)用場合(he) 　線(xian)性百分比輸(shu)出(chu)設定(ding) 　馬達緩啟動 　定功率加熱場合 　定電壓、定電流加熱場合 訂購資訊： 　品名：RPS A BBB C D E 　例如：RPS 1 020 2 A A A→ 輸入訊號   1　4-20mA   2　0-20mA   3　1-5V   4　0-10V   5　0-5V BBB→ 額定負載電流   020　20A   030　30A   050　50A C→ 額定負載電壓   1　110Vac   2　220Vac   3　380Vac   4　440Vac D→ 使用方式   A　定電流   V　定電壓 E→ 圖號   A　圖號A   B　圖號B   C　圖號C

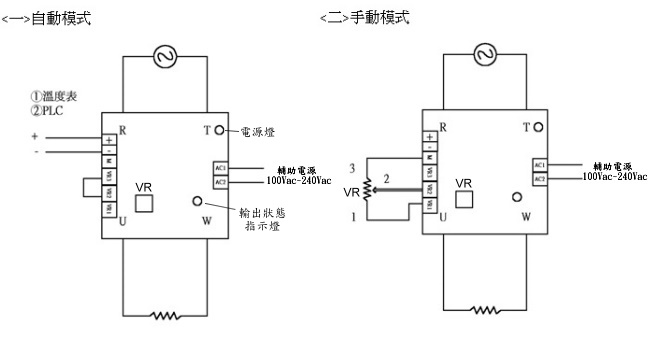

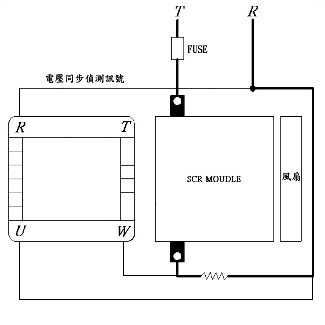

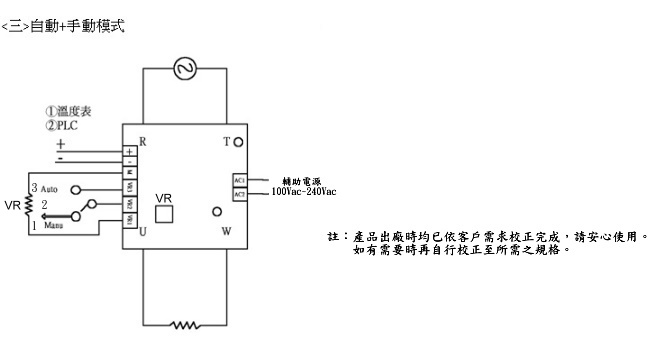

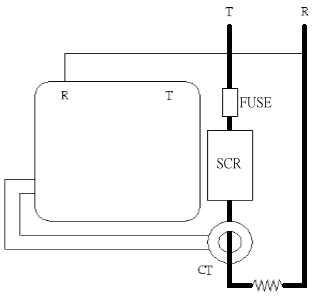

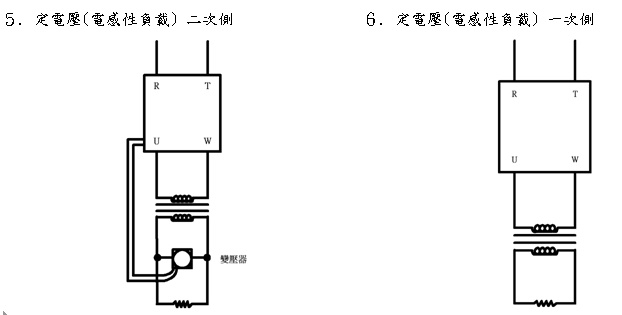

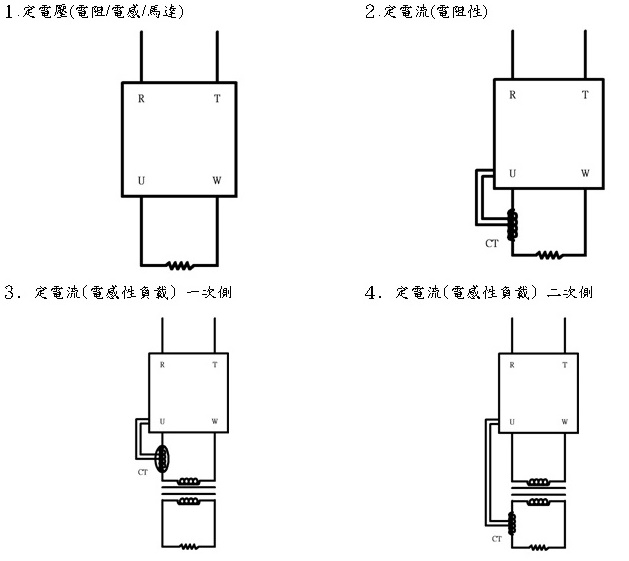

產品規格       電流 A(av) I2t(A2s) 參考圖 20A 20A 220 A 30A 30A 310 A 50A 50A 1600 B 70A 70A 2700 C 80A 80A 3800 C 100A 100A 7400 D 120A 120A 10600 D 160A 160A 18000 E 200A 200A 29000 E 300A 300A 63000 F 應用範例： 入力電源120A(含)以下之接法： 控制線接法：   160A(含)以上之接法： 定電壓 定電流
