1. 緩啟動時間、啟動扭力與停止時間都可以調整，使啟動平順圓滑。
2. 內建3種啟動模式：斜率啟動、限電流啟動、限電流加踢動啟動(KICK START)。
3. 使用矽控整流器(SCR)控制：無接點、無弧光、無光端磨損，相當于半永久性的使用壽命。
4. 簡易配線：三進三出的裝置，節省人工繁瑣配線的花費。
5. 本緩啟動控制器為微處理機型，并具有自動輕重負載校對功能與轉矩控制。
6. 冷卻風扇動作具有溫度控制，當散熱片溫度55oC時工作，45oC時停止，可提高風扇壽命2~3倍。
7. 本控制器內含CT電子式檢知保護器：
過載保護、來源電欠相保護、馬達卡死保護、控制器過溫保護、馬達低載(缺水)保護，超靈敏感應度，且無積熱效應，不受周溫影響。
8. 本控制器提供3組輸出接點：具啟動時輸出接點(Running)、運轉完成后輸出接點(BY PASS)、系統異常輸出接點NO, COM, NC。
9. 本控制器提供泵浦馬達專用緩慢停止功能，以達到最佳消除水錘功能。
功能作(zuo)用
馬達緩啟動控制器，使用在泵浦馬達、油壓馬達、抽水站、純水設備，達到緩慢啟動與緩慢停止，讓泵浦馬達揚水系統可以消除水錘，不會讓管路有噪音，影響居住品質。
一般特性
|
SP系列 泵浦馬達專(zhuan)用(yong)緩沖器(qi) |
|
|
主電(dian)源電(dian)壓 |
208～220/380～440/480 VAC |
|
輔助電壓(ya) |
220V |
|
啟動方式(shi) |
干接點(dian) |
|
工(gong)作頻率 |
50~60Hz |
|
最高峰值耐壓 |
600V 或1200V~1600V |
|
啟動時(shi)間 |
1~40 sec. |
|
啟動扭力(li) |
100%~500% |
|
停(ting)止時間 |
1~60 sec. |
| 停止模式 | 慣性停止/轉矩停止/斜率停止 |
| 儲存問題 |
-20 C~70C |
|
工作周溫(wen) |
-10 |
| 絕緣阻抗 | 20 MΩ 以上(電源與外殼間)、20 MΩ 以上(輸入信號與外殼間) |
| 耐壓強度 | 電源與外殼間 2500VAC/1分鐘 、電源與輸入信號 1000VAC/1分鐘 |
|
最大相對濕(shi)度 |
93% 無凝結成(cheng)水滴 |
10%

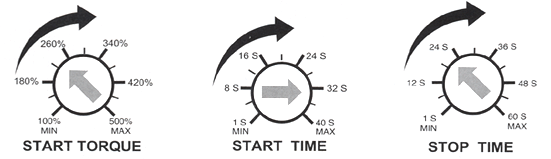

扭力、時間參考下圖解
SOFT
PUMP

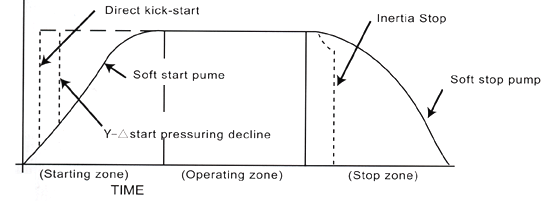

與各式啟動、停止流量比較圖
|

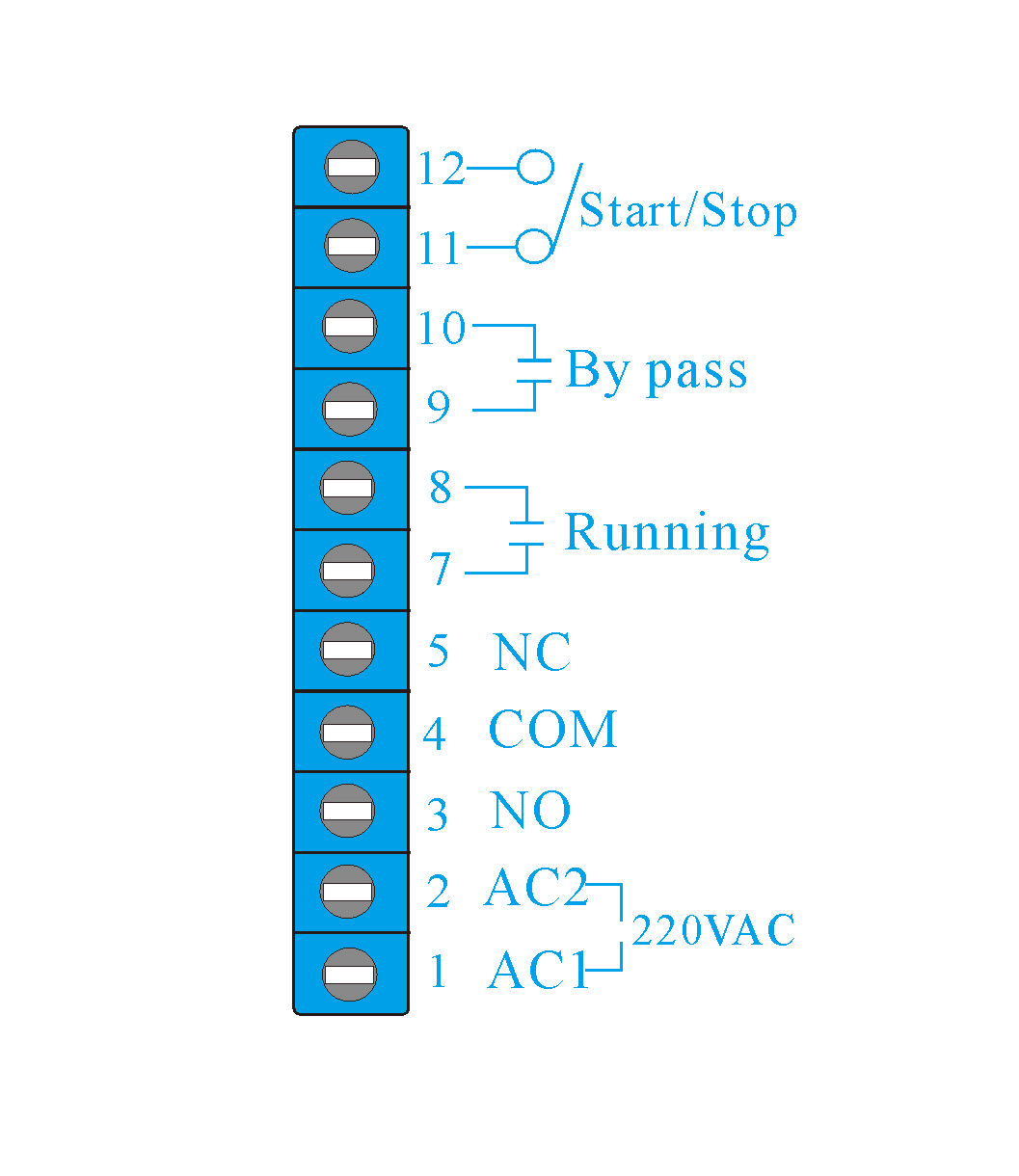

AC1, AC2:
輸入輔助電壓
220V±15% |
|
RUNNING:
運轉(zhuan)中(zhong)輸出接點
240V/10A |
型號規格(ge)選(xuan)擇(ze)
|
額定 |
額定電壓 |
長 |
寬 |
高 |
圖號 |
|||
|
208~220VAC |
HP |
380~480VA C |
HP |
|||||
|
4A |
- |
- |
SMC930020 LE-SP |
2HP |
145 |
83 |
120 |
圖1 |
|
7A |
SMC920020 LE-SP |
2HP |
SMC930030 LE-SP |
3HP |
||||
|
10A |
SMC920030 LE-SP |
3HP |
SMC930050 LE-SP |
5HP |
||||
|
15A |
SMC920050 LE-SP |
5HP |
SMC930075 LE-SP |
7.5HP |
||||
|
22A |
SMC920075 LE-SP |
7.5HP |
SMC930100 LE-SP |
10HP |
||||
|
28A |
SMC9200100 LE-SP |
10HP |
SMC930150 LE-SP |
15HP |
||||
