三相電容器專(zhuan)用靜態開關控制器
產品特性
1.JK3PSZT系列靜態開關的晶體模組產品，是為靜態電容器組基礎建造的模組，達到功率因數校正用途。
這些電容器組使用晶閘管代替傳統的接觸器連接每個大組電容器並且他們是理想的設施哪裡漏電流受損快速和大的波動（負載變化的間隔可以從瞬間到8秒或10秒）。
2.JK3PSZT系列的靜態開關單位被設計成連接和斷開電容器以毫秒為單位。
它們可以用來構建在電容器的各種步驟，或為個別的負載補償，必須獲得即時補償由於連接/ 斷開的缺陷，例如: 在焊接設備，起重機，升降機等
3.自動電容組靜態系統盤- JK3PSZT系列
JK3PSZT系列電容器組靜態系統，未電網脈動負載校正功率因數目的而設計。
電源裡的變化相對比較快（毫秒），為了開關操作完美投入/ 段開，以至於透過晶閘管控制，再連接到一個電壓控制電路板，以便連接和斷開電容器實行零電壓差動作。
預防連接和斷開步驟之間的瞬變電流，獲得負載波動即時的回應。
4.電容器組靜態系統的功能和優勢，這種補償系統的功能或優勢，如下：
(1)立即回應補償的要求。
(2)功率因數校正回應時間，可以是一個單一網絡頻率週期，以此方式實現幾乎瞬間的補償。
(3)消除啟動電容器的銜接所產生的瞬變電流。
(4)發生在電壓網絡銜接匹配電容器時，當部分或完全加載時，如看到Fig.1。
功能作用
1. 具有R.S.T各相保險絲斷路指示燈，並提供異常輸出接點，可做系統緊急控制之用。
2. JK3PSZT系列的靜態開關單位，連接和斷開電容器以毫秒為單位。
一(yi)般特性
|
主電(dian)壓(ya)源電(dian)壓(ya) |
AC 220V
.380V.440V.480V.500~600V±10% |
|
輔助電(dian)壓(ya) |
220VAC±15%
50/60HZ |
|
額定電流 |
35A. 50A.
60A. 80A. 100A. 125A. 160A.? 180A. 225A. 300A. 350A. 400A |
|
工(gong)作頻率 |
47~63Hz±5% |
|
輸入控制訊號 |
AC控制(220V±15%)
DC控制(12~24V) 接點控制 |
|
使用(yong)環境 |
-10℃~50℃,濕度90%RH以下 |
|
工作周溫 |
-10℃~50℃ |
|
最大相對濕度 |
93%無(wu)凝(ning)結成水滴 |

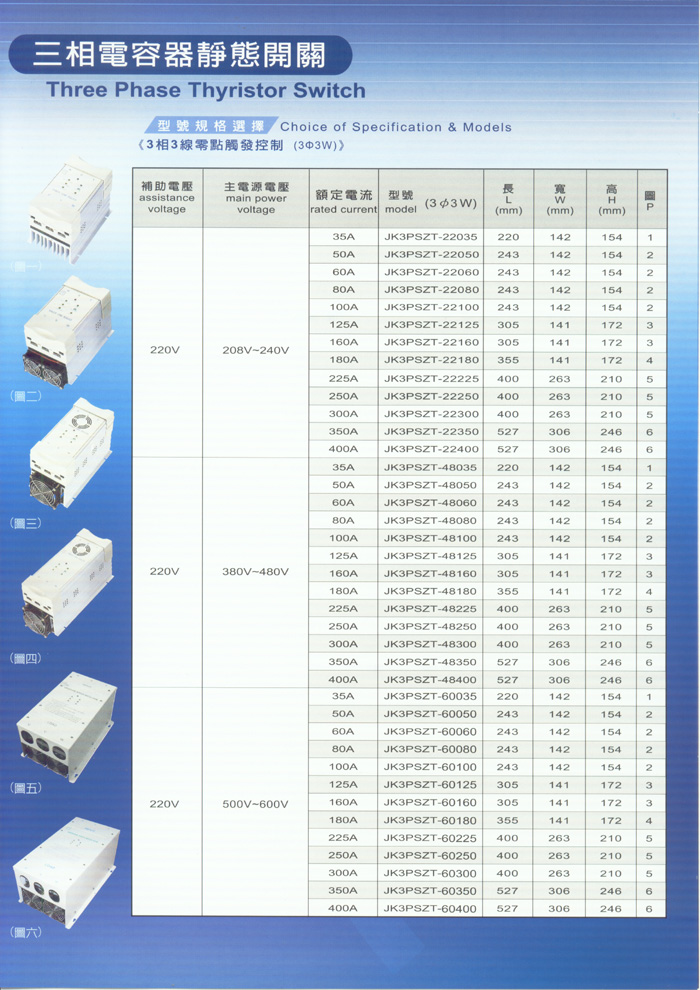

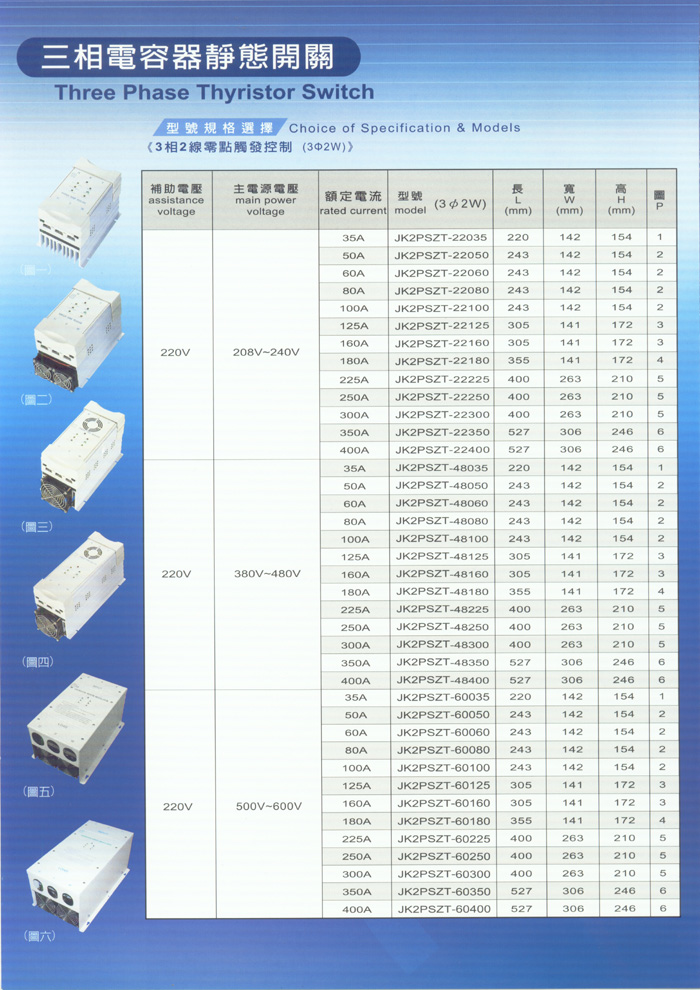

型號規格選擇
|
