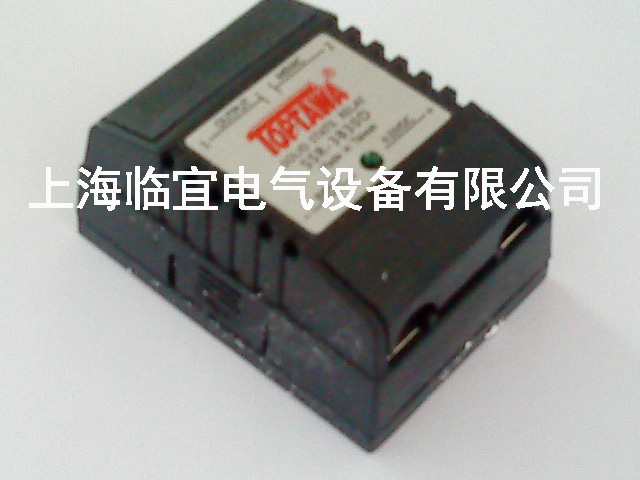

SSR單相固態繼電器

       型號規格

         額定電壓50V-440V：SSR3830D，SSR3850D，SSR3860D，SSR3875D 等
         額定電壓50V-260V：SSR2215D，SSR2225D，SSR2240D，SSR2250D 等

         本系列產品分DC-AC、AC-AC、DC-DC三種類型


電氣特性   環境溫度： 0~55°C 相對溼度： 0~90% 耐壓絕緣： 2500Vac/1 Min. 絕緣阻抗： 500M?以上 使用頻率範圍： 50Hz/60Hz 控制方式： 4-28Vdc 反應速率： 1/2 Cycle+1ms

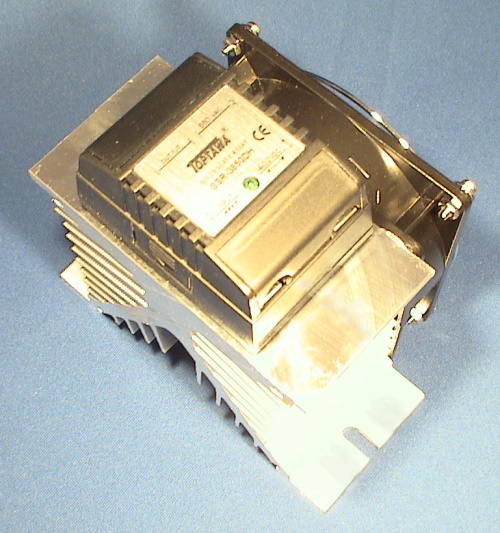

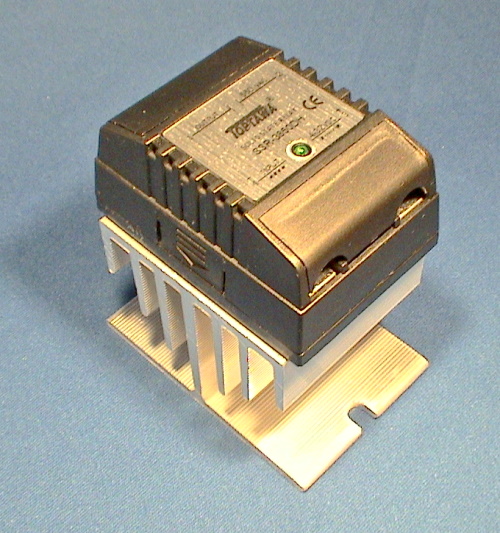

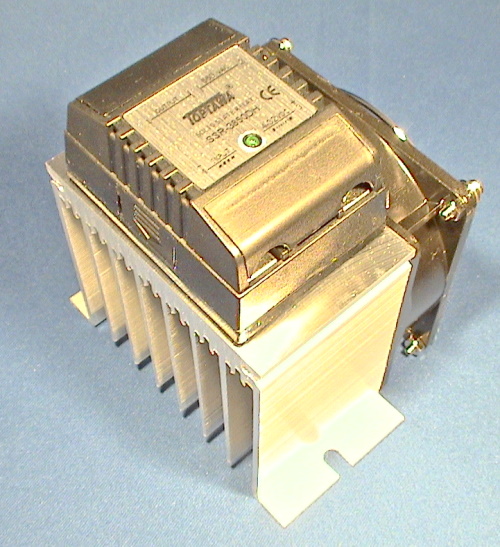

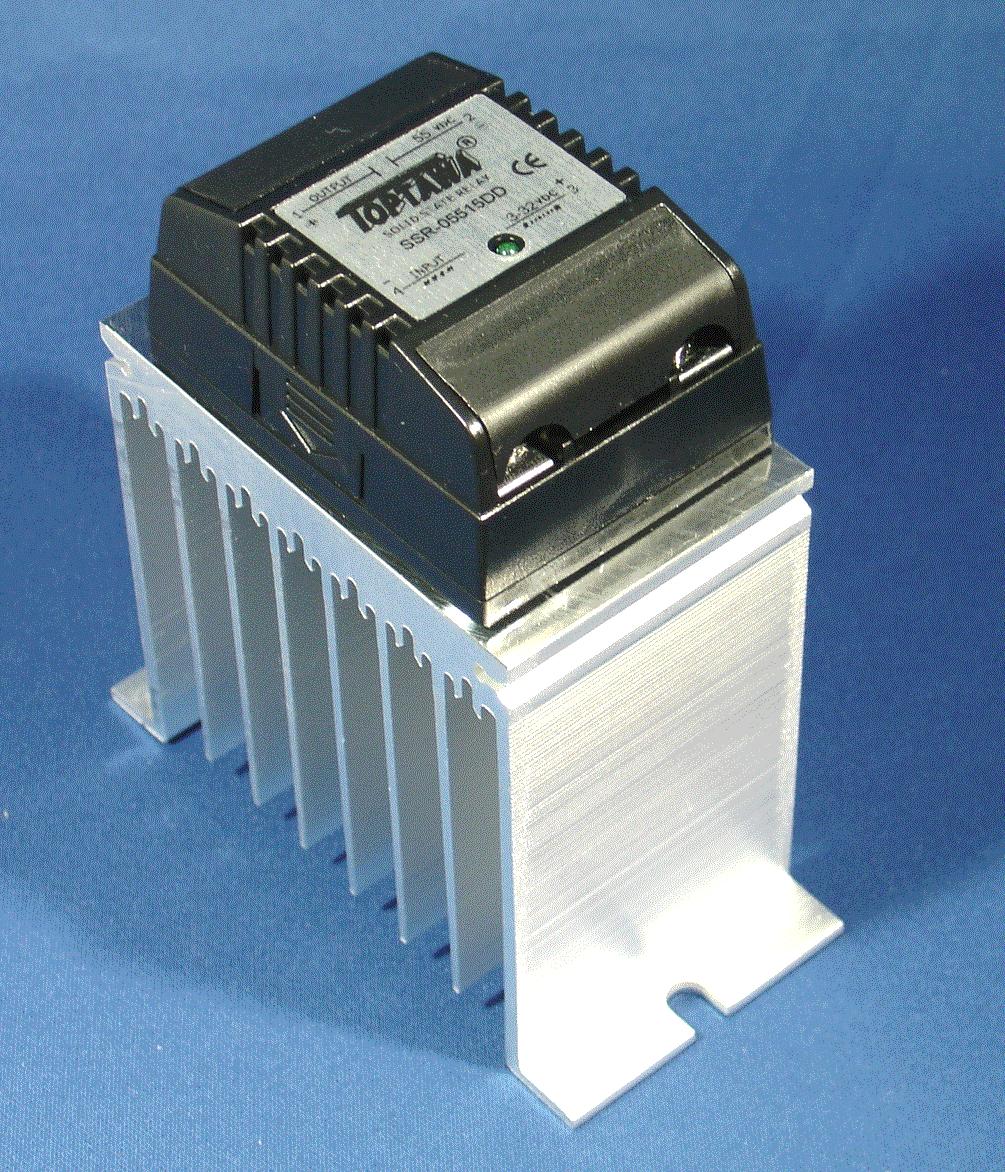

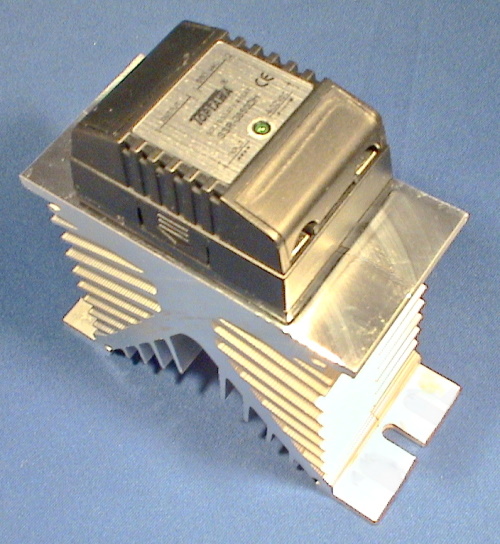

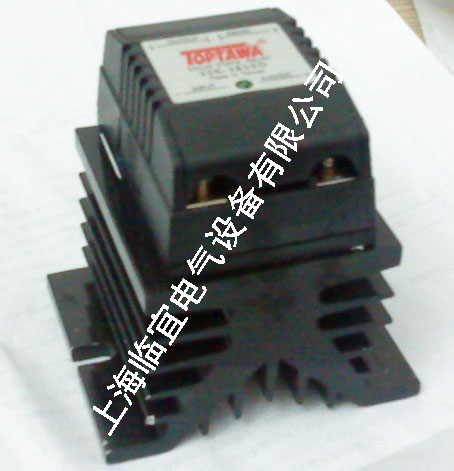

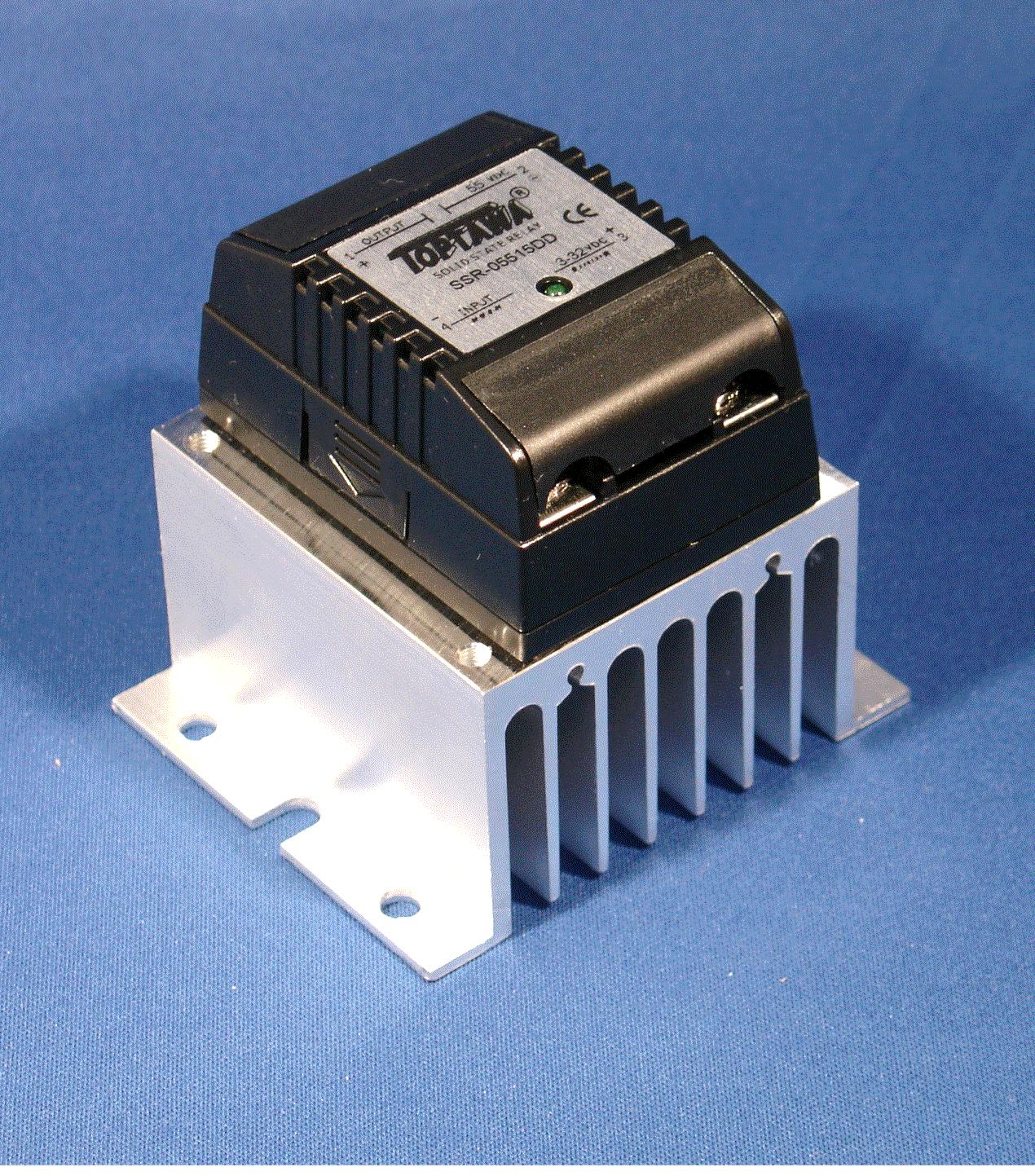

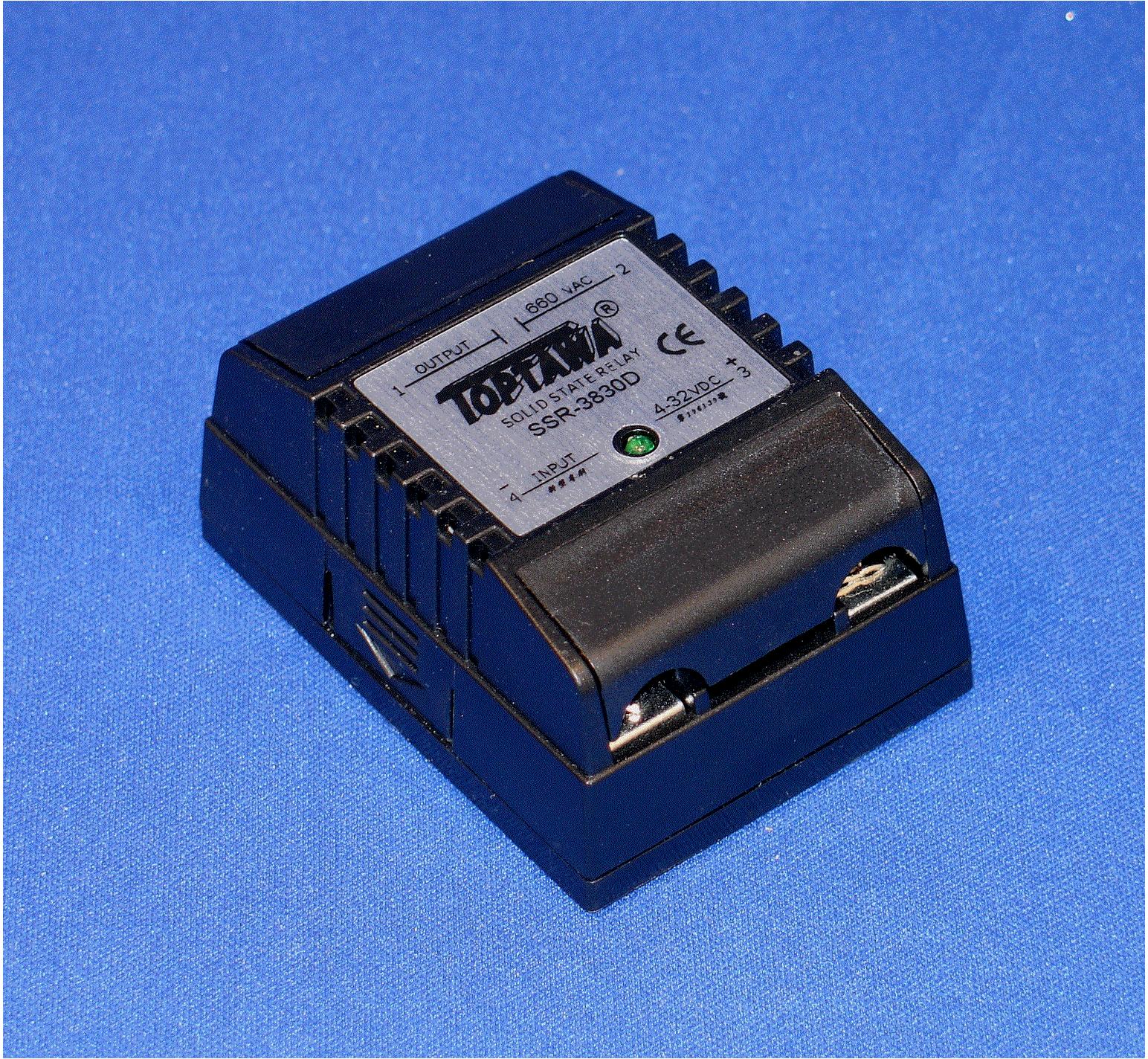

產品(pin)特性(xing)(Product Characteristic)     圖號 圖號A 圖號B 圖號C 圖號D 參考圖 尺寸 48x67x33 mm 67x80x90 mm 78x50x83 mm 105x50x115 mm 淨重 130g 320g 270g 390g   圖號 圖號E 圖號F 圖號G   參考圖   尺寸 128x53x128 mm 105x83x115 mm 128x84x128 mm   淨重 640g 690g 960g   無機械式開關之火花問題。 無噪音，無公害。 ON/OFF速度快。 產品可靠度高，壽命長。 直流控制，與AC電源隔離，配線容易，無需輔助電源。 可接突波吸收器。 具有防護蓋，端子不外露避免觸電危險。 維修容易，可重覆使用，避免隨意丟棄造成環保問題。 外型美觀，造型優雅，提昇產品價值觀。 CE註冊號碼:EM/2003/60003。 中華民國專利(新型第196139號、新型第212283號)、中國專利(ZL 02 2 00388.6號)，仿冒必究。 另有特殊規格。例如：過熱、過流、斷線、SCR擊穿、警報輸出可供選擇。(TRIAC only) 訂購資訊： 　品名：SSR AA BB C D E F G H 　例如：SSR 22 15 S D A R 1 A   AA→ 高、低壓   22　低壓(50~260Vac)   38　高壓(50~480Vac) BB→ 額定電流值   15　15A   25　25A   40　40A   50　50A C→ 晶片   S　SCR晶片   T　TRIAC晶片 D→ 輸入方式   A　(交流電)   D　(直流電)   R　(VR100K) E→ 輸出方式   A　(交流電)   D　(直流電) F→     R　隨機(Random)   Z　零位(Zero) G→ 特殊規格　(TRIAC Only)   X　基本型   1　過熱+ALARM   2　過熱+過流+擊穿   3　過熱+過流+加熱器斷線 H→ 圖號   A　圖A   B　圖B   C　圖C

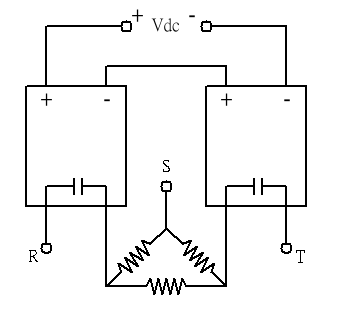

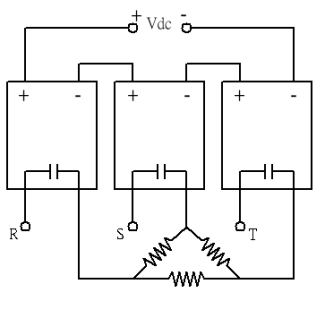

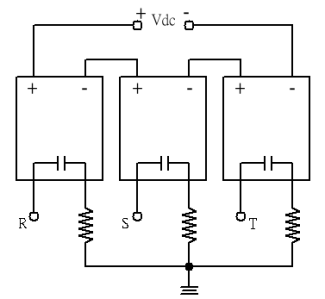

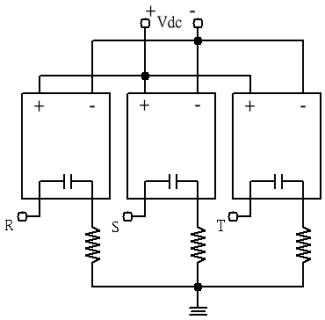

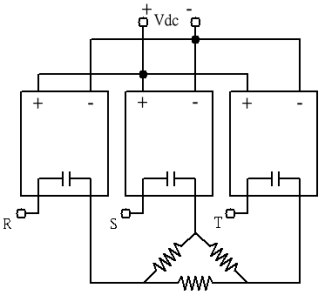

產品(pin)規格(ge)       電流 / 模組 A(av) I2t(A2s) 參考圖 15/T 15A 220 B 25/T 25A 440 B C 40/T 40A 770 C D         15/S 15A 220 B 30/S 30A 770 B C 40/S 40A 1100 C D 50/S 50A 1600 D E 60/S 60A 2700 E 70/S 70A 3800 E 註：散熱器之選用，可選配，上表為工廠設定之標準規格。 應用說明：   單相單極 三相二極(串接) 三相三極(串接) 三相三極N相(串接) 三相二極(並接) 三相三極(並接)
