SSC三相固態接觸器

       型號規格

         額定電壓50V-440V：
             三相兩極：SSC2030H，SSC2050H，SSC2070H，SSC2100H，SSC2120H，SSC2160H，SSC2200H，SSC2250H，SSC2300H等
             三相三極：SSC3030H，SSC3050H，SSC3070H，SSC3100H，SSC3120H，SSC3160H，SSC3200H，SSC3250H，SSC3300H等
         額定電壓50V-440V：
             三相兩極：SSC2030L，SSC2050L，SSC2070L，SSC2100L，SSC2120L，SSC2160L，SSC2200L，SSC2250L，SSC2300L等
             三相三極：SSC3030L，SSC3050L，SSC3070L，SSC3100L，SSC3120L，SSC3160L，SSC3200L，SSC3250L，SSC3300L等


電氣特性   環境溫度： 0~55°C 相對溼度： 0~90% 耐壓絕緣： 2500Vac/1 Min. 絕緣阻抗： 500M?以上 最小動作電流： 0.6A 開路時漏電流： 8ma 以下 (R，C Filter) 輸入電壓：(三極高壓) 11-32Vdc 　　　　　(三極低壓) 7-32Vdc 　　　　　(二極高壓) 11-32Vdc 　　　　　(二極低壓) 6-32Vdc 使用頻率範圍： 50Hz/60Hz 絕緣電壓： AC 2500V (1 MIN 輸出入對地) 警報接點： 30?(220Vac/80mA(max))

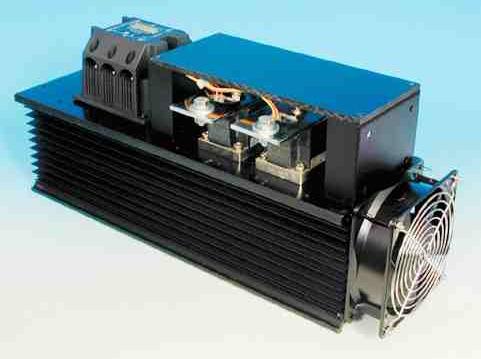

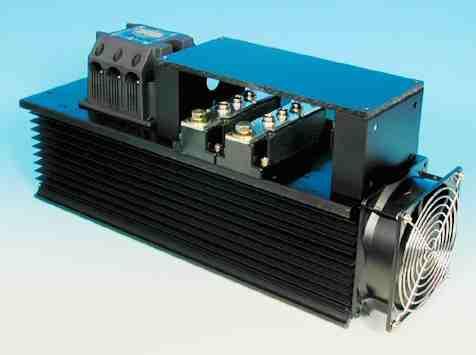

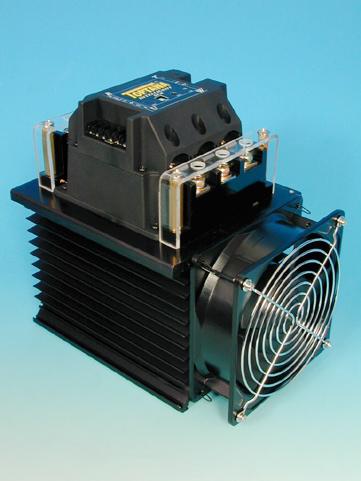

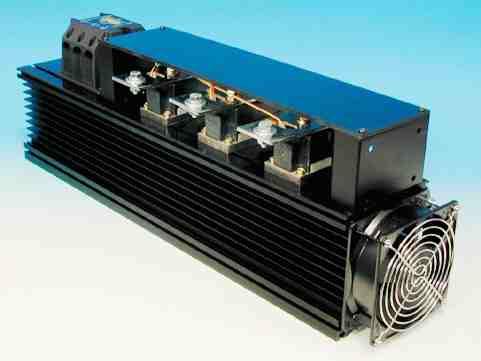

產品特(te)性(Product Characteristic)     圖號 圖號A 圖號B 圖號C 圖號D 參考圖 尺寸 98.5x126x115 mm 98.5x110x155 mm 98.5x126x170 mm 140x126x170 mm 淨重 875g 1350g 1675g 2255g   圖號 圖號E 圖號F 圖號G 圖號H 參考圖 尺寸 200x140x200 mm 130x110x155 mm 130x126x170 mm 175x126x170 mm 淨重 4240g 1650g 2000g 2575g   圖號 圖號I 圖號J 圖號K 圖號L 參考圖 尺寸 240x140x200 mm 200x126x115 mm 200x110x155 mm 200x126x175 mm 淨重 4800g 1575g 1880g 2875g   圖號 圖號M 圖號N 圖號O 圖號P 參考圖 尺寸 245x140x200 mm 283x140x200 mm 240x110x155 mm 240x126x170 mm 淨重 3675g 5600g 2200g 3435g   圖號 圖號Q 圖號R 圖號S 圖號T 參考圖 尺寸 248x140x200 mm 323x140x200 mm 350x140x200 mm 468x140x200 mm 淨重 4235g 6160g 7000g 9200g   圖號 圖號U 圖號V     參考圖     尺寸 468x140x200 mm 640x140x200 mm     淨重 9400g 14800g     機械式開關之火花問題。 無噪音，無公害。 ON/OFF速度快。 產品可靠度高，壽命長。 直流控制，與AC電源隔離，配線容易，無需輔助電源。 風扇採用專利抽取方式，大大克服維修不易之困擾。中華民國專利(新型第179602號)。 中華民國專利(新型第220958號、新型第M241939號)，仿冒必究。 CE認證通過。 注意事項：複雜型(具有警報功能)接法與標準型接法不同，配線時請注意。 訂購資訊： 　品名：SSC A BBB C 　例如：SSC 2 030 L   A→ 極   2　兩極   3　三極 B→ 額定負載電流   030　30A   050　50A   070　70A   100　100A   120　120A C→ 額定負載電壓   L　低壓(220V)   H　高壓(380V、440V)

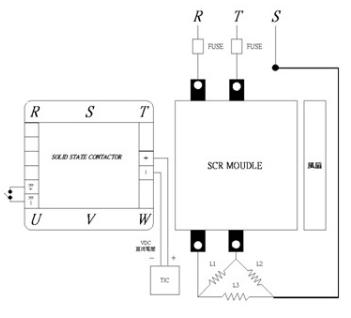

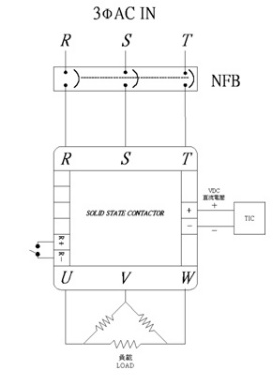

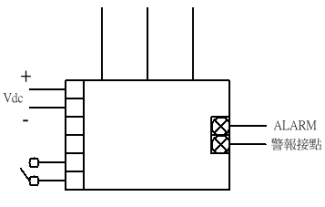

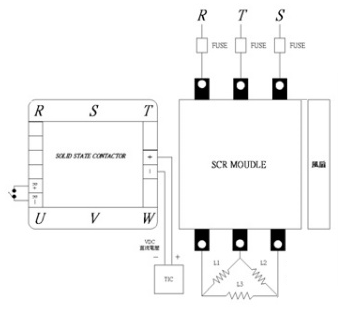

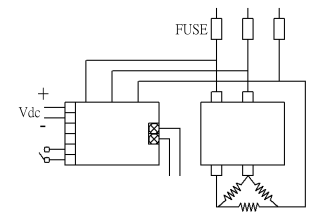

產品規格(ge)       品名 額定負載電流 I2t(A2s) 參考圖 030 30A 770   050 50A 1600   070 70A 2700   080 80A 3800   100 100A 7400   120 120A 10600   160 160A 18000   200 200A 29000   250 250A 49500   300 300A 63000   使用說明： ＜一＞標準型 120(含)以下之接線方式(二極、三極) 160A(含)以上之接線方式(二極)   160A(含)以上之接線方式(三極)   R+ R-：外接輔助接點。當R+及R-短路時，固態接觸器輸出停止(SCR OFF)。可做為溫度過高保護，及一般自動控制輸出接點，控制輸出或停止用。 ＜二＞複雜型 130A以下之接線方式(二極、三極) 160A(含)以上之接線方式(二極)
